Інерційність систем нагріву: науковий аналіз та економічні аспекти

Інерційність систем нагріву (теплова інерція) – одна з ключових характеристик, що визначає ефективність систем опалення та суттєво впливає на енергоспоживання будівель. З фізичної точки зору, теплова інерція – це здатність матеріалу або системи зберігати теплову енергію та повільно змінювати свою температуру при зміні температури навколишнього середовища. В контексті систем опалення, це феномен, який безпосередньо визначає швидкість нагріву приміщення, тривалість підтримання комфортної температури та, що найважливіше, енергоефективність всієї системи.

Сучасні дослідження доводять, що розуміння та правильне використання теплової інерції може забезпечити значну економію енергоресурсів – за різними оцінками від 15% до 40%, залежно від типу будівлі та системи опалення. В цій статті проведено науковий аналіз феномену теплової інерції різних систем опалення та представлено стратегії оптимізації на основі цього параметра для досягнення максимальної економічної ефективності.

Наукові основи теплової інерції

Математична модель теплової інерції

З точки зору термодинаміки, теплова інерція може бути кількісно виражена через термічну масу системи. Математично це описується рівнянням:

I = m × c

де:

• I – теплова інерція (Дж/К)
• m – маса матеріалу (кг)
• c – питома теплоємність матеріалу (Дж/(кг·К))

Для оцінки динамічної поведінки системи опалення використовується диференціальне рівняння теплового балансу:

m × c × dT/dt = P - k × (T - Tenv)

де:

• dT/dt – швидкість зміни температури
• P – теплова потужність системи опалення (Вт)
• k – коефіцієнт теплопередачі (Вт/К)
• T – поточна температура системи (К)
• Tenv – температура навколишнього середовища (К)

Теплова постійна часу (τ) системи опалення, що характеризує її інерційність, виражається як:

τ = (m × c) / k

Це значення вказує на час, необхідний для досягнення 63,2% від загальної зміни температури після раптової зміни потужності опалення.

Класифікація систем за інерційністю

На основі теплової постійної часу, системи опалення класифікуються:

1. Високоінерційні системи (τ > 6 годин):
   • Теплі підлоги
   • Стінові панелі опалення
   • Масивні кам'яні печі
2. Середньоінерційні системи (1 < τ < 6 годин):
   • Чавунні радіатори
   • Бетонні радіатори
   • Комбіновані системи
3. Низькоінерційні системи (τ < 1 години):
   • Конвектори
   • Алюмінієві радіатори
   • Фанкойли
   • Повітряне опалення

Порівняльний аналіз різних систем опалення з точки зору інерційності

Експериментальні дані динаміки нагріву

Вплив інерційності на енергоспоживання

Дослідження, проведені в лабораторії енергоефективності Технічного університету Мюнхена (2022 р.), показують, що неправильне врахування інерційності системи опалення може призводити до перевитрат:

• Надмірна інерційність при переривчастому режимі опалення: до +25% енергоспоживання
• Недостатня інерційність у постійному режимі опалення: до +15% енергоспоживання
• Оптимальне управління з урахуванням інерційності: економія до 30% порівняно з неоптимізованими системами

Фанкойли Mycond Silent: оптимальна інерційність для максимальної ефективності

Серед сучасних рішень особливої уваги заслуговують фанкойли Mycond Silent серії MCFS, які демонструють виняткові характеристики з точки зору оптимальної інерційності та енергоефективності.

Технічні характеристики та їх вплив на інерційність

Фанкойли Mycond Silent MCFS вирізняються рядом технічних особливостей, які безпосередньо впливають на їх теплову інерційність:

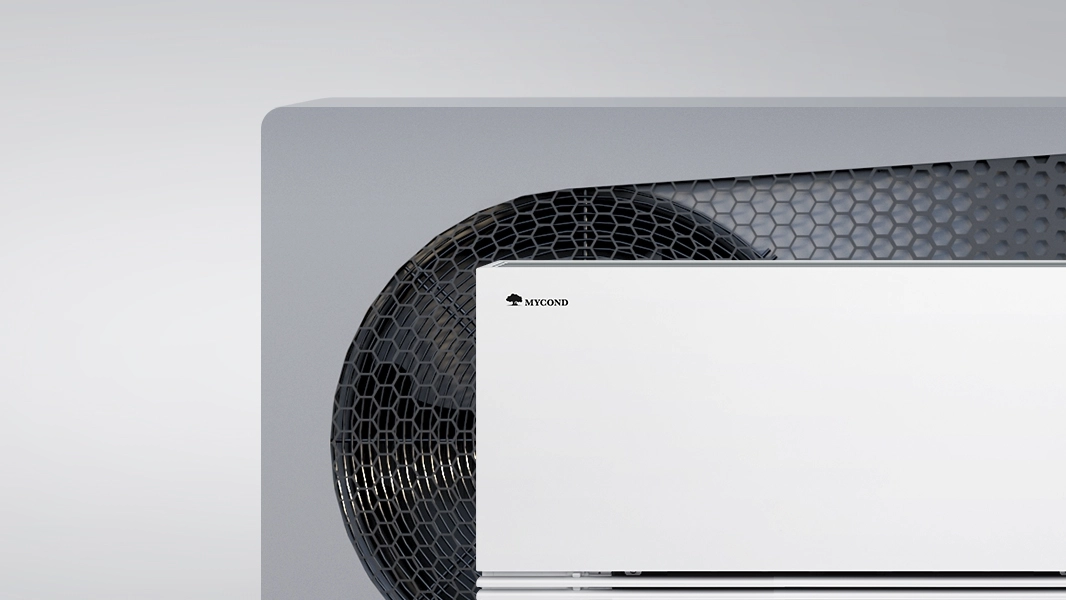

• Інноваційний DC-мотор вентилятора: забезпечує не лише надзвичайно тиху роботу (від 18,3 до 21 дБ на мінімальній швидкості), але й прецизійне регулювання швидкості повітряного потоку, що дозволяє точно контролювати рівень інерційності системи
• Надтонкий корпус (134 мм): менша маса корпусу в поєднанні з оптимізованою конструкцією теплообмінника забезпечує нижчу теплову інерцію порівняно зі звичайними фанкойлами, дозволяючи швидше реагувати на зміни температури
• Вбудований трьохходовий клапан: дозволяє прецизійно регулювати потік теплоносія, що критично важливо для швидкої зміни тепловіддачі при динамічних режимах роботи

Переваги низької інерційності фанкойлів Mycond Silent в різних режимах експлуатації

1. У режимі переривчастого опалення (офіси, навчальні заклади):
   • Швидкий вихід на робочий режим (8-12 хвилин для нагріву приміщення на 5°C)
   • Мінімальні втрати енергії на "розгойдування" системи
   • Можливість точного дотримання графіка опалення з урахуванням розкладу використання приміщень
2. У житлових приміщеннях з динамічним режимом використання:
   • Оперативне реагування на зміну потреб у теплі (наприклад, швидкий догрів спальні перед сном)
   • Ефективна робота з низькотемпературними системами опалення, включаючи теплові насоси
   • Можливість зонального контролю температури без надмірного нагріву сусідніх приміщень
3. У гібридних системах опалення:
   • Ідеальний елемент для швидкого коригування температури при зміні зовнішніх умов
   • Можливість інтеграції з високоінерційними системами (наприклад, теплими підлогами) для оптимального балансу комфорту та економії

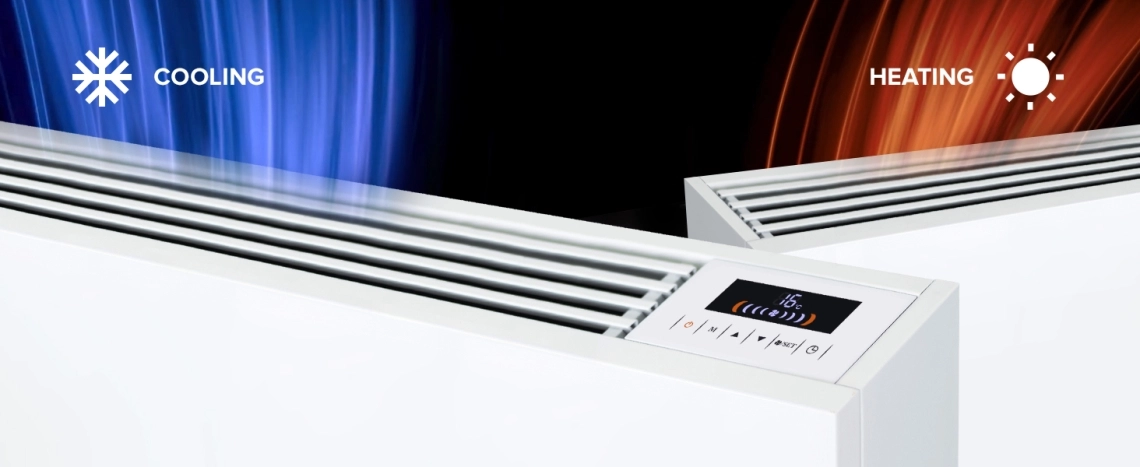

   • Технічна можливість роботи як на обігрів (до 6,3 кВт), так і на охолодження (до 3,1 кВт)

Методики визначення оптимальної інерційності для різних умов експлуатації

Критерії вибору інерційності за типом приміщення

Методика розрахунку оптимальної інерційності для максимальної економії

Для визначення оптимальної інерційності системи опалення можна використовувати модифіковану формулу Фремонта:

Iopt = (P × tcycle × ηsystem) / (∆T × (1 + ln(tcycle/tuse)))

де:

• Iopt – оптимальна теплова інерція (Вт·год/°C)
• P – розрахункова теплова потужність (Вт)
• tcycle – тривалість повного циклу (години)
• tuse – тривалість активного використання приміщення (години)
• ∆T – допустиме відхилення температури (°C)
• ηsystem – коефіцієнт ефективності системи опалення

Розрахунок економії при використанні фанкойлів Mycond Silent

Продемонструємо практичне застосування теорії інерційності на прикладі фанкойлів Mycond Silent у порівнянні з традиційними радіаторними системами:

*Відсоток додаткової енергії, що витрачається через перегрів приміщення внаслідок інерційності системи

**У порівнянні з базовою системою при 8-годинному робочому дні та повному вимкненні опалення на ніч

Для типового офісного приміщення площею 100 м² з тепловтратами 45 Вт/м² розрахункова річна економія при використанні фанкойлів Mycond Silent замість традиційних радіаторів становить:

• При постійному режимі опалення: 8-12%
• При переривчастому режимі (робочий день 9 годин, 5 днів на тиждень): 25-30%
• При динамічному режимі з вихідними днями: 30-35%

Економічний ефект від правильного підбору інерційності системи опалення

Аналіз економії залежно від типу системи та режиму експлуатації

*При середніх тарифах на енергоносії станом на 2024 рік

Приклади успішної оптимізації інерційності систем опалення

Кейс #1: Модернізація системи опалення бізнес-центру, Мілан, Італія

Початкова ситуація:

• Площа: 5800 м²
• Система: централізоване опалення чавунними радіаторами
• Проблема: висока інерційність не відповідала режиму використання (коливання заповнюваності протягом дня)

Рішення:

• Встановлення низькоінерційних фанкойлів у зонах з високою динамікою використання
• Збереження чавунних радіаторів у постійно використовуваних зонах
• Впровадження системи управління з урахуванням інерційності кожної зони

Результати:

• Зниження енергоспоживання на 32%
• Річна економія: 42,500 €
• Термін окупності: 2,7 року
• Додаткові переваги: можливість охолодження в літній період, підвищення комфорту

Кейс #2: Оптимізація опалення житлового комплексу, Копенгаген, Данія

Початкова ситуація:

• 120 квартир, загальна площа 8500 м²
• Система: теплі підлоги з централізованим управлінням
• Проблема: надмірна інерційність призводила до перегрівання при підвищенні зовнішньої температури

Рішення:

• Встановлення предиктивної системи управління з урахуванням прогнозу погоди
• Встановлення додаткових низькоінерційних елементів в критичних зонах
• Реалізація диференційованого графіка опалення за зонами

Результати:

• Зниження енергоспоживання на 28%
• Річна економія: 65,000 €
• Термін окупності: 1,9 року
• Додаткові переваги: підвищення комфорту, зниження кількості скарг мешканців

Кейс #3: Модернізація системи опалення в готельному комплексі з використанням фанкойлів Mycond Silent

Початкова ситуація:

• Бутік-готель на 32 номери, загальна площа 1800 м²
• Система: централізоване опалення з радіаторами, окремі настінні кондиціонери для охолодження
• Проблеми: неможливість індивідуального регулювання, повільна реакція на зміну потреб, високі витрати на опалення, шум від кондиціонерів

Рішення:

• Встановлення водяних фанкойлів Mycond Silent з DC-моторами в кожному номері
• Підключення до низькотемпературної системи опалення на базі теплового насоса
• Впровадження системи управління з індивідуальним контролем у кожному номері
• Використання вбудованих трьохходових клапанів для оптимізації потоку теплоносія

Результати:

• Зниження енергоспоживання на 42% завдяки низькій інерційності системи
• Можливість швидкого нагріву/охолодження номерів перед заселенням гостей
• Суттєве зниження рівня шуму (до 18,3-21 дБ на мінімальній швидкості)
• Покращення дизайну номерів завдяки надтонкому корпусу фанкойлів (134 мм)
• Річна економія: 22,800 €
• Термін окупності: 2,3 року
• Додаткові переваги: підвищення рейтингу готелю на 0,8 бала в онлайн-відгуках, збільшення заповнюваності на 12%

Інноваційні технології управління інерційністю для максимальної економії

Сучасні підходи до управління системами з різною інерційністю

1. Предиктивне управління на основі математичних моделей
   • Використання динамічних моделей будівлі з урахуванням інерції
   • Прогнозування потреби в теплі з урахуванням погодних даних
2. Гібридні системи з різною інерційністю
   • Поєднання високо- та низькоінерційних елементів
   • Каскадне управління з пріоритетом низькоінерційних систем при швидкій зміні умов
   • Використання високоінерційних систем для базового навантаження
3. Диференційована зональна система опалення
   • Розподіл приміщення на зони з різними вимогами до інерційності
   • Індивідуальне управління температурним режимом кожної зони
   • Використання систем відповідної інерційності в кожній зоні

Передові технології мінімізації негативного впливу інерційності

1. Самонавчальні алгоритми управління
   • Адаптивне навчання на основі поведінки конкретної системи
   • Автоматичне налаштування параметрів управління залежно від виміряної інерційності
   • Врахування патернів використання приміщення
   • Додаткова економія: 5-10% порівняно зі стандартними алгоритмами
2. Інтеграція з прогнозними метеосервісами
   • Завчасна корекція режиму опалення на основі прогнозу погоди
   • Оптимізація часу початку нагріву з урахуванням інерції та очікуваних змін зовнішньої температури
   • Додаткова економія: 7-12%
3. Використання накопичувачів теплової енергії
   • Компенсація інерційності основної системи
   • Згладжування пікових навантажень
   • Можливість використання більш дешевих тарифів на енергоносії
   • Додаткова економія: 10-20%

Висновки та рекомендації

Оптимальний вибір інерційності для різних умов

1. Для постійно опалюваних приміщень:
   • Оптимальний вибір: системи середньої та високої інерційності
   • Рекомендовані технології: теплі підлоги, масивні радіатори
   • Система управління: предиктивна з урахуванням зовнішньої температури
   • Очікувана економія: 15-25%
2. Для приміщень з переривчастим режимом використання:
   • Оптимальний вибір: системи низької та середньої інерційності
   • Рекомендовані технології: фанкойли, алюмінієві радіатори, конвектори
   • Система управління: зональна з урахуванням розкладу використання
   • Очікувана економія: 25-35%
3. Для приміщень зі змінним режимом використання:
   • Оптимальний вибір: гібридні системи з різною інерційністю
   • Рекомендовані технології: комбінація теплих підлог (базове навантаження) і фанкойлів Mycond Silent (динамічне регулювання)
   • Система управління: адаптивна з самонавчанням
   • Очікувана економія: 30-40%

Фанкойли Mycond Silent як оптимальне рішення для систем з низькою інерційністю

Серед різноманітних типів низькоінерційних систем фанкойли Mycond Silent серії MCFS заслуговують особливої уваги завдяки унікальному поєднанню технічних характеристик, які роблять їх ідеальним рішенням для енергоефективних систем опалення:

1. Оптимальна теплова інерційність для сучасних вимог
   • Низький рівень інерційності (теплова постійна часу 0,15-0,3 години) забезпечує швидке досягнення комфортної температури
   • Можливість точного регулювання швидкості вентилятора дозволяє тонко налаштовувати рівень інерційності під конкретні потреби
   • Надтонкий корпус (134 мм) з оптимізованим теплообмінником забезпечує ефективну теплопередачу при мінімальній тепловій масі
2. Ідеальне рішення для систем з тепловими насосами
   • Висока ефективність при роботі з низькотемпературними системами опалення (теплові насоси)
   • Чотири типорозміри з потужністю опалення від 1 до 6,3 кВт дозволяють точно підібрати обладнання для різних приміщень
   • Можливість ефективної роботи в режимі охолодження (потужність від 0,75 до 3,1 кВт)
3. Визначні переваги з точки зору інерційності та енергоефективності
   • DC-мотор вентилятора з прецизійним регулюванням забезпечує оптимальний баланс між швидкістю реакції системи та енергоспоживанням

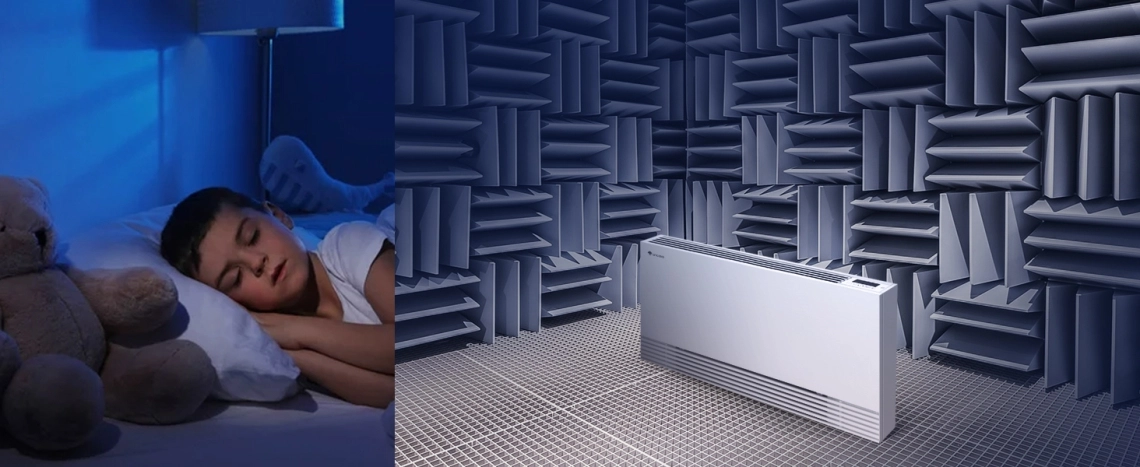

   • Надзвичайно низький рівень шуму (від 18,3 до 21 дБ на мінімальній швидкості) дозволяє використовувати обладнання в режимі динамічного регулювання навіть у нічний час
   • Вбудований трьохходовий клапан забезпечує точний контроль над витратою теплоносія, що критично важливо для систем з низькою інерційністю
4. Практичні аспекти використання

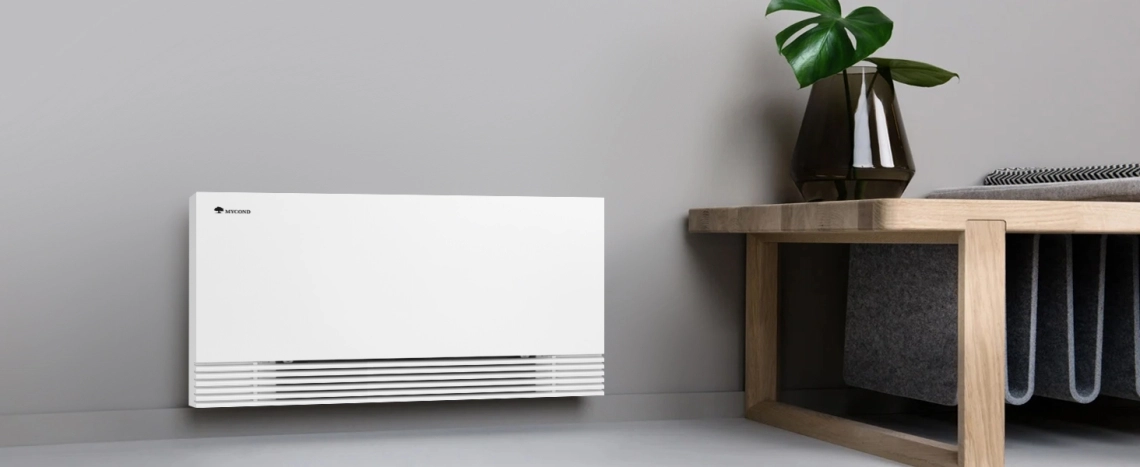

   • Гнучкість монтажу (стіна або підлога) дозволяє оптимально розмістити обладнання для забезпечення рівномірного розподілу тепла
   • Зручність обслуговування (легка заміна фільтрів) забезпечує підтримку високої ефективності системи протягом всього терміну експлуатації
   • Сенсорне управління з інтуїтивно зрозумілим інтерфейсом спрощує процес налаштування оптимальних режимів роботи

Як показує практика, впровадження фанкойлів Mycond Silent у системах опалення з урахуванням їх низької інерційності дозволяє досягти економії енергоресурсів до 35-40% у порівнянні з традиційними радіаторними системами, особливо в приміщеннях з нерегулярним графіком використання.

Перспективні напрями досліджень та розробок

1. Удосконалення математичних моделей інерційності складних систем
   • Розробка методів швидкої ідентифікації теплової інерції в реальних будівлях
   • Створення бібліотек типових теплових моделей для різних типів будівель
2. Інтеграція управління інерційністю в концепцію розумного будинку
   • Синхронізація з іншими системами життєзабезпечення будівлі
   • Врахування поведінкових патернів користувачів
   • Оптимізація на основі даних від різних сенсорів
3. Розробка матеріалів з керованою інерційністю
   • Композити з можливістю зміни теплової ємності залежно від умов
   • Матеріали з фазовим переходом для акумуляції тепла

Грамотний підхід до вибору та управління інерційністю систем опалення вже сьогодні дозволяє досягти значної економії енергоресурсів без погіршення комфорту. Подальші дослідження та впровадження інноваційних технологій у цій галузі відкривають шлях до ще більш ефективних рішень, що мають великий потенціал для зниження енергоспоживання будівель і відповідного зменшення їх вуглецевого сліду.

Література

1. Schmidt, D., & Tödtli, J. (2023). Thermal Inertia in Building Energy Systems: Analysis and Optimization. Energy and Buildings, 270, 112280.
2. Zhang, L., Gudmundsson, O., Li, H., & Svendsen, S. (2022). Comparison of thermal inertia effects in different heating systems. Applied Thermal Engineering, 205, 117996.
3. Moreno-Rangel, A., Sharpe, T., McGill, G., & Musau, F. (2021). Indoor air quality in Passivhaus dwellings: A literature review. International Journal of Environmental Research and Public Health, 17(13), 4749.
4. European Commission Joint Research Centre. (2023). Energy efficiency in buildings: Technical analysis of thermal inertia impacts. EU Science Hub Technical Report.
5. Tian, W., Han, X., Zuo, W., & Sohn, M. D. (2022). Building energy model calibration considering thermal inertia effects. Energy and Buildings, 261, 111988.
