Автор: технический отдел Mycond
Точная оценка притока влаги является ключевым фактором обеспечения комфорта, энергоэффективности и долговечности зданий. Однако на практике при проектировании систем кондиционирования и осушения инженеры часто учитывают лишь 1–2 источника влаги, пренебрегая другими значительными притоками. Такой неполный учет приводит к серьезным последствиям: конденсации влаги на холодных поверхностях, коррозии металлических элементов, перерасходу энергии системами осушения, ускоренному износу оборудования и строительных конструкций, а также появлению плесени и грибка, что ухудшает качество воздуха и создает угрозу здоровью.
Для эффективного контроля влажности необходимо учитывать все семь основных источников влаги в помещении, которые мы подробно рассмотрим в этой статье: инфильтрация через ограждающие конструкции, влаговыделение от людей, поступление через открытые двери и ворота, влагоотдача от продуктов и материалов, испарение с открытых водных поверхностей, а также приток влаги от систем вентиляции и технологических процессов.
Физические основы массопереноса водяного пара
Для понимания процессов влагопереноса необходимо знать основные психрометрические параметры воздуха. Влагосодержание (d) измеряется в граммах влаги на килограмм сухого воздуха (г/кг) и характеризует фактическое количество водяного пара в воздухе. Относительная влажность (φ) выражается в процентах и показывает степень насыщения воздуха водяным паром относительно максимально возможного при данной температуре. Температура точки росы (Тр) — это температура, при которой воздух достигает состояния насыщения (φ=100%) и начинается конденсация влаги.
Движущими силами массопереноса водяного пара в зданиях являются: разница влагосодержания между двумя средами, температурный градиент (влага движется из более тёплой среды в более холодную) и скорость воздуха (большая скорость интенсифицирует массоперенос). Интенсивность влагопереноса значительно зависит от температуры, поскольку тёплый воздух способен удерживать больше влаги. При повышении температуры на 10°C максимально возможное влагосодержание воздуха приблизительно удваивается, что существенно усиливает процессы влагопереноса.
Источник 1: инфильтрация влажного воздуха через ограждающие конструкции
Инфильтрация влажного воздуха через ограждающие конструкции происходит через щели, неплотности и неизолированные проёмы в здании. Наружный воздух, особенно в тёплый влажный сезон, может содержать значительно больше влаги, чем внутренний кондиционированный воздух, и его проникновение становится существенным источником притока влаги.
Для расчёта притока влаги от инфильтрации используется формула, в которой массовый расход инфильтрационного воздуха (G(инфильтрации)) умножается на разницу влагосодержаний внешнего (d(внешнего)) и внутреннего воздуха (d(внутреннего)): W(инфильтрации) = G(инфильтрации) × (d(внешнего) - d(внутреннего)). Величина инфильтрации зависит от ветрового напора, разницы температур наружного и внутреннего воздуха (которая создаёт эффект тяги) и класса плотности ограждающих конструкций здания.
Важно учитывать сезонную вариативность: летом во влажном климате инфильтрация может составлять 40–60% общих притоков влаги, тогда как зимой она может быть незначительной или даже отрицательной (когда наружный воздух суше внутреннего). Конкретные значения инфильтрации воздуха определяются для каждого проекта индивидуально.
Источник 2: влаговыделение от людей
Люди являются постоянным источником влаги в помещении. Физиологический механизм влаговыделения включает два основных процесса: дыхание, при котором выдыхается насыщенный воздух с температурой около 37°C, и потоотделение, которое усиливается при физической нагрузке и повышенной температуре среды.
Нормативные значения влаговыделения от людей существенно зависят от физической активности: в состоянии покоя человек выделяет примерно 40–60 г/ч влаги, при лёгкой работе — 60–150 г/ч, а при интенсивной физической нагрузке — до 200–300 г/ч. Также влияют температура помещения (чем выше температура, тем интенсивнее потоотделение) и тип одежды (тёплая одежда препятствует испарению пота, повышая локальную влажность).
При расчёте влаговыделений для разных типов помещений используют соответствующие коэффициенты: для офисов — средняя активность, для спортзалов — высокая, для торговых залов — переменная в зависимости от плотности посетителей. Удельная влагоотдача одного человека в разных условиях может колебаться от 40 до 300 г/ч, поэтому для конкретного объекта эти значения требуют уточнения.
Источник 3: открытые двери, ворота, загрузочные рампы
При открытии дверей или ворот происходит интенсивный массоперенос влаги через свободную конвекцию, обусловленную разницей плотностей воздуха, и принудительный воздухообмен при движении людей и транспорта. Особенно значительные притоки влаги наблюдаются, когда наружный воздух теплее и влажнее внутреннего.
Для оценки притоков влаги через открытые двери и ворота используется методика, при которой объём воздуха, проникающий за одно открытие, умножается на разницу влагосодержания наружного и внутреннего воздуха, а затем — на частоту открытий за час: W(дверей) = V(одного открытия) × (d(внешнего) - d(внутреннего)) × ρ(воздуха) × n(открытий/ч), где ρ(воздуха) — плотность воздуха, а n — количество открытий за час.
Для складских ворот площадью 10–20 м² с длительностью открытия 2–5 минут притоки влаги могут быть очень значительными. Алгоритм расчёта включает: определение площади проёма, оценку частоты и длительности открытий, расчёт воздухообмена при каждом открытии и вычисление массы влаги, поступающей за час.
Источник 4: влажные продукты и материалы
Влагоотдача происходит от разнообразных продуктов питания (овощи, фрукты, мясо, рыба), строительных материалов (свежий бетон, штукатурка), текстиля, бумаги и других материалов с высоким содержанием влаги. Процесс влагоотдачи обусловлен разницей парциального давления водяного пара на поверхности материала и в окружающем воздухе.
Существует несколько методов оценки влаговыделения: по изменению массы продукта при хранении, по эмпирическим коэффициентам влагоотдачи (г/(м²·ч)) или по кинетике процесса сушки. Интенсивность влагоотдачи зависит от температуры хранения (более высокая температура ускоряет испарение), скорости обтекания воздухом (более высокая скорость увеличивает влагоотдачу) и начальной влажности продукта.
При проектировании овощехранилищ, холодильных камер или складов стройматериалов необходимо учитывать специфику каждого объекта, поскольку влаговыделение от продуктов и материалов может существенно отличаться в зависимости от конкретных условий хранения.
Источник 5: открытые водные поверхности
Открытые водные поверхности, такие как бассейны, резервуары и технологические ванны, являются значительными источниками влаги из-за постоянного испарения. Физика этого процесса заключается в массопереносе водяного пара с поверхности воды в воздух вследствие разницы парциальных давлений насыщенного пара над поверхностью воды и в окружающем воздухе.
Интенсивность испарения рассчитывается по эмпирическим формулам, учитывающим площадь водной поверхности, разницу давлений насыщенного пара при температуре воды и парциального давления водяного пара в воздухе, а также скорость воздуха над поверхностью: W(испарения) = A × F × (p(насыщенная при температуре воды) - p(водяного пара в воздухе)) × (1 + B × v(воздуха)), где A и B — эмпирические коэффициенты, F — площадь водной поверхности, p — давления пара, v — скорость воздуха.
Для бассейнов с типичной температурой воды 26–30°C испарение составляет примерно 200–300 г/(м²·ч) при относительной влажности воздуха 60%. Особенности расчёта также существуют для гальванических ванн (в зависимости от температуры раствора) и стирального оборудования (с учётом режимов работы).
Источники 6 и 7: приточная вентиляция и технологические процессы
Приточная вентиляция без надлежащей обработки воздуха может быть существенным источником влаги, особенно в тёплый и влажный период года. Если наружный воздух подаётся в помещение без осушения, он приносит влагу пропорционально массовому расходу воздуха и разнице влагосодержаний.
Расчёт притока влаги от вентиляции осуществляется по формуле: W(вентиляции) = G(приточного воздуха) × (d(внешнего) - d(внутреннего)), где G(приточного воздуха) — массовый расход приточного воздуха в кг/ч. Во влажном климате эти притоки могут составлять до 70% общих притоков влаги.

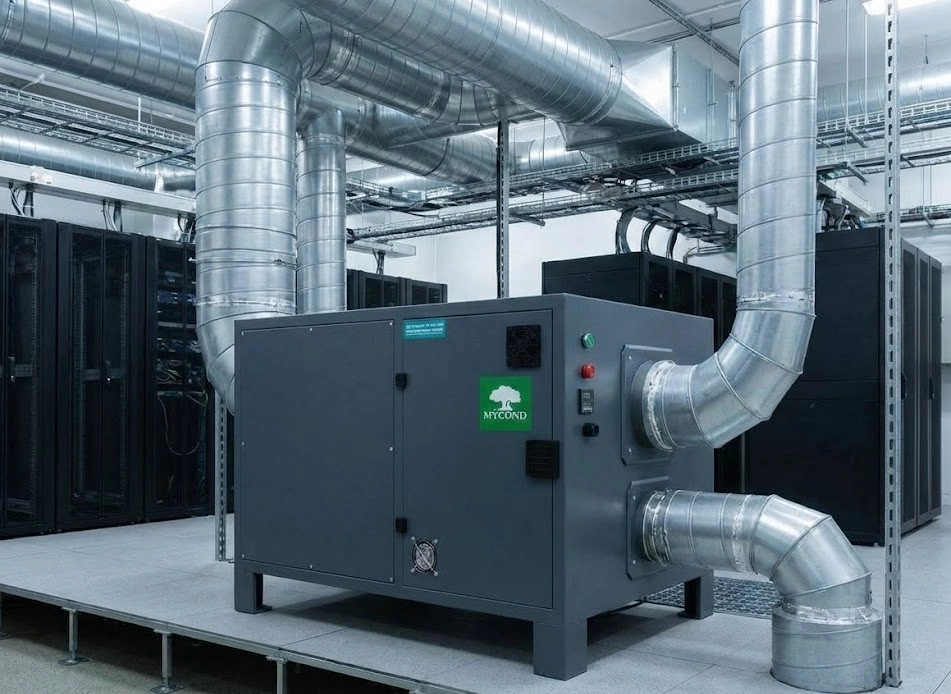

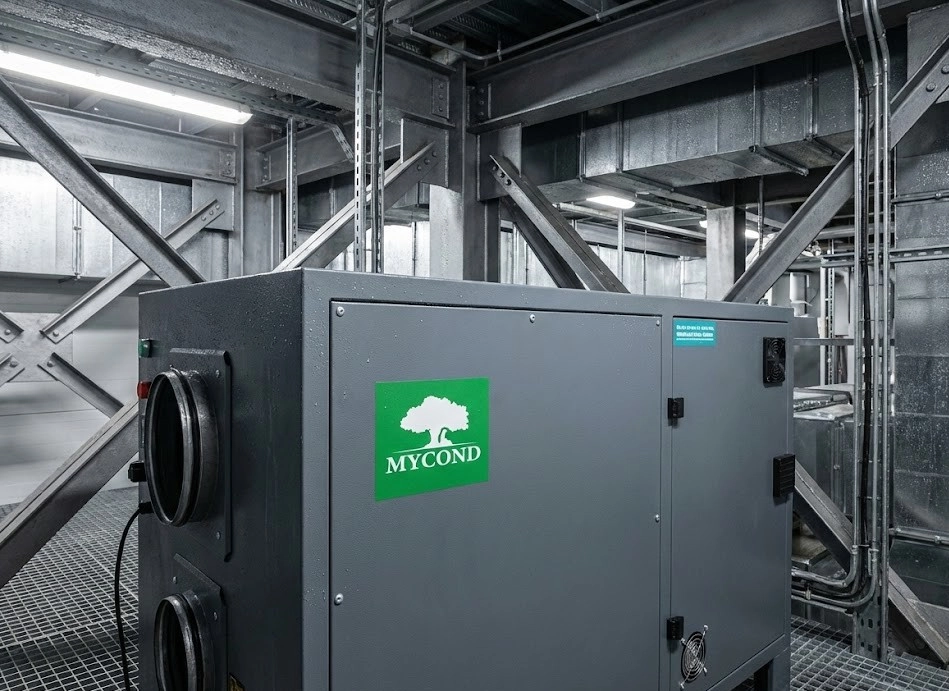

Технологические процессы, такие как мойка оборудования, стирка, промышленная сушка, варка и пропаривание, также являются значительными источниками влаги. Оценка влаговыделений от них проводится по расходу воды или пара, а также по тепловому балансу процесса.
Методика инвентаризации технологических источников влаги включает: составление перечня всех влаговыделяющих процессов, оценку расхода воды или пара на каждый процесс и пересчёт этих расходов в массу водяного пара, поступающего в помещение за час. Для производственных помещений эти источники часто являются доминирующими.
Суммарные притоки влаги: методика расчёта и типичные проектные ошибки
Алгоритм определения суммарных притоков влаги включает несколько последовательных шагов: инвентаризацию всех потенциальных источников влаги в помещении, расчёт влаговыделения от каждого источника отдельно, суммирование всех составляющих и добавление запаса 10–20% на неучтённые факторы. Точный запас зависит от степени неопределённости исходных данных.
Типичные проектные ошибки при расчёте притоков влаги включают: игнорирование инфильтрации (особенно летом во влажном климате), использование устаревших нормативов влаговыделения от людей, отсутствие сезонной коррекции для разных источников влаги и применение фиксированных значений без привязки к конкретным условиям объекта.
Существуют условия, когда стандартные методики расчёта не обеспечивают достаточной точности: экстремальные климатические условия (тропический климат, прибрежные зоны с относительной влажностью 90–100%), сложные технологические процессы с нестабильным влаговыделением и объекты с нерегулярной эксплуатацией.
В таких случаях необходима инструментальная проверка: для крупных складских комплексов с частым открытием ворот, бассейнов с нестандартным режимом эксплуатации и производственных цехов с неизвестным технологическим влаговыделением. Инструментальные измерения позволяют уточнить фактические притоки влаги и оптимизировать работу систем осушения.
FAQ: Частые вопросы
Как определить приоритетность учёта источников влаги?
Приоритетность зависит от типа объекта. Для жилых помещений наиболее влияющими обычно являются инфильтрация (летом), влаговыделение от людей и бытовые процессы. Для производственных помещений — технологические процессы и приточная вентиляция. Для складов — инфильтрация через ворота и влагоотдача продуктов. Для бассейнов — испарение с водной поверхности. Рекомендуется провести предварительную оценку всех источников по упрощённой методике, чтобы выявить наиболее значимые для конкретного объекта.
Можно ли использовать фиксированные удельные значения притоков влаги из справочников?
Фиксированные значения можно использовать только для предварительной оценки. Для точных расчётов необходима адаптация к конкретным условиям объекта, поскольку фактические притоки влаги могут отличаться от справочных на 30–50%. Например, влаговыделение от человека в комфортных условиях (22°C, 50% относительной влажности) и при повышенной температуре (28°C) отличается почти вдвое.
Как учесть сезонное изменение притоков влаги от инфильтрации?
Необходимо провести расчёты для разных сезонов, используя климатические данные для вашего региона (температура и влагосодержание наружного воздуха). Для полного годового анализа рекомендуется рассчитать притоки влаги для 3–4 характерных периодов: зима, переходный сезон, жаркое сухое лето, жаркое влажное лето. При этом следует учитывать, что летом инфильтрация обычно увеличивает притоки влаги, а зимой — уменьшает, поскольку холодный зимний воздух содержит меньше влаги.
Какие инструментальные методы позволяют измерить фактические притоки влаги?
Основные методы: измерение влажности и температуры в помещении при разных режимах работы осушающего оборудования, балансовые испытания (при известной производительности осушителя можно вычислить фактические притоки влаги), трассерные методы (с использованием маркерных газов для определения инфильтрации), тепловизионное обследование для выявления путей инфильтрации и проблемных зон. Для измерений нужны прецизионные термогигрометры с точностью не менее ±2% по относительной влажности.
Как рассчитать влаговыделение от открытых дверей, если частота открытия неизвестна?
При отсутствии данных можно использовать статистические методы: для офисных помещений — примерно 6–8 открытий в час в расчёте на 10 сотрудников; для торговых объектов — в зависимости от интенсивности посещения (для средней интенсивности — 20–30 открытий в час); для складов — в зависимости от логистических процессов. Также эффективным является краткосрочное наблюдение за реальным режимом использования дверей с последующей экстраполяцией на полный рабочий день.
Нужен ли запас производительности оборудования сверх расчётных притоков влаги?
Да, запас необходим по нескольким причинам: неточность исходных данных (±10–15%), возможность изменения режимов эксплуатации объекта, старение оборудования и снижение его производительности со временем, необходимость быстрого выхода на рабочий режим после перерывов в работе. Рекомендованный запас производительности осушающего оборудования: 15–20% для типовых объектов, 25–30% для сложных промышленных объектов, до 40% для объектов с высокой неопределённостью притоков влаги.
Какие источники влаги чаще всего игнорируются проектировщиками?
Чаще всего игнорируются: летняя инфильтрация влажного воздуха (особенно в приморских регионах), влаговыделение от мокрых поверхностей после уборки, влагоотдача строительных конструкций в течение первого года эксплуатации, притоки влаги от открытых дверей и ворот, испарение из открытых ёмкостей и резервуаров в технических помещениях. Недооценка этих источников приводит к недостаточной производительности систем осушения, появлению конденсата, повышенной коррозии, росту затрат на эксплуатацию и ремонт.
Выводы
Полный учёт всех источников влаги является фундаментальной основой эффективного проектирования систем кондиционирования и осушения. Использование комплексного подхода к расчёту притоков влаги позволяет избежать серьёзных проблем с конденсацией, коррозией и ухудшением микроклимата в помещениях.
Ключевыми принципами при расчёте притоков влаги являются: учёт всех семи категорий источников влаги, адаптация расчётов к конкретным условиям объекта, учёт сезонной изменчивости притоков влаги, использование современных методик расчёта.
Рекомендации для инженеров-проектировщиков: проводить детальную инвентаризацию всех потенциальных источников влаги, не полагаться исключительно на справочные значения, закладывать необходимый запас производительности осушающего оборудования (15–40% в зависимости от типа объекта), предусматривать возможность инструментального измерения притоков влаги на этапе эксплуатации для оптимизации работы системы.
Точность расчёта притоков влаги напрямую определяет надёжность, энергоэффективность и экономичность всей системы кондиционирования и осушения. Даже небольшая недооценка (на 10–15%) может привести к серьёзным проблемам с конденсацией и перерасходом энергии, тогда как переоценка притоков влаги увеличивает капитальные затраты на оборудование. Поэтому оптимальное проектирование требует максимально точного определения всех источников влаги в здании.
