Автор: технический отдел Mycond
Самая распространенная ошибка инженеров при проектировании систем осушения воздуха — сосредоточение исключительно на механическом оборудовании. При этом игнорируются архитектурные особенности и организационные решения, которые непосредственно влияют на влаговую нагрузку системы. Системный подход к проектированию позволяет избежать ошибок, оптимизировать затраты и обеспечить надежную работу системы на протяжении всего жизненного цикла.
Первый этап: Определение цели проекта
Почему это критически важно
Без понимания фундаментальной причины необходимости контроля влажности невозможно принять правильные решения относительно точности контроля, типа оборудования и бюджета. Именно поэтому определение цели проекта — это фундамент, на котором строится вся система осушения воздуха.
Пример из практики: разные цели — разные решения
Случай 1: Хранение кукурузы, где достаточно поддерживать влажность не выше 60% RH без конденсации. Система может быть максимально простой — достаточно обычного осушителя с простым гигростатом.
Случай 2: Производство литиевых батарей, где литий реагирует с водяным паром с выделением взрывоопасного водорода уже при 2% RH. Здесь контроллер с точностью ±5% RH неприемлем, требуется специализированное оборудование независимо от стоимости.
Реальный случай неудачного проектирования
Военный склад боеприпасов с техническим заданием "поддерживать максимум 40% RH". Система выполняла требование, но боеприпасы корродировали из‑за конденсата на металлической крыше, которая ночью охлаждалась ниже точки росы. Если бы цель была "предотвратить коррозию боеприпасов", инженер обратил бы внимание на конденсацию на холодных поверхностях.
Практические рекомендации
Перед проектированием задайте такие вопросы: какая фундаментальная проблема должна быть решена; каковы последствия недостаточного контроля влажности; существуют ли альтернативные причины проблемы, помимо высокой влажности; насколько критичны отклонения от заданных параметров.
Второй этап: Установление уровней контроля и допусков
Определение абсолютной влажности
Распространенная ошибка — задавать влажность только в относительных единицах (% RH) без указания температуры. Например, 30% RH при 21°C соответствует абсолютной влажности 4.6 г/кг, а 30% RH при 10°C — лишь 2.3 г/кг. Правило: всегда определяйте влажность в абсолютных единицах или указывайте RH вместе с диапазоном температур.
Пример: На фармацевтическом производстве процесс таблетирования проходит при 10% RH и 21°C. При этом температура может колебаться ±1.5°C, а абсолютная влажность — от 1.4 г/кг при 19.5°C до 1.7 г/кг при 22.5°C. Поэтому инженер устанавливает контроль по точке росы -7°C (1.6 г/кг) независимо от колебаний температуры.
Внутренние vs внешние условия
При проектировании системы осушения важно учитывать два набора расчетных условий: внутренние (те, которые мы хотим поддерживать) и внешние (экстремальные климатические условия, от которых мы защищаемся).
Выбор расчетных погодных условий
Согласно данным ASHRAE для Европы используются три уровня обеспеченности: 0.4% (превышается 35 часов в год), 1.0% (88 часов), 2.0% (175 часов). Например, для Вены экстремальная точка росы при 1% обеспеченности составляет +16°C при температуре +30°C. Для фармацевтического производства с простоем более €40,000 в сутки используют 0.4%, для склада с низкой критичностью — 2%.
Установление допусков
Широкие допуски (±3-5% RH или ±1.5°C точки росы) позволяют создавать более простые системы с более низкой стоимостью. Узкие допуски (±1% RH или ±0.5°C точки росы) требуют высокоточных датчиков, более сложных алгоритмов управления, резервирования оборудования и имеют существенно более высокую стоимость.
Третий этап: Расчет влаговых нагрузок
Основные источники влаги
Существует семь основных составляющих влаговой нагрузки: проникновение через ограждающие конструкции, испарение от людей, десорбция из материалов и продуктов, испарение с открытых поверхностей, продукты сгорания, инфильтрация через неплотности, влажность приточного воздуха.
Формулы для расчета основных нагрузок
Проникновение через стены: W = A × μ × Δpᵥ, где A — площадь стены, μ — коэффициент паропроницаемости, Δpᵥ — разница парциальных давлений. Пример: бетонная стена 200 мм с краской-пароизолятором (μ = 0.054 г/(м²·ч·Па)), разница влажности 16-4 г/кг, площадь 100 м². Δpᵥ = 12 × 133 = 1596 Па, W = 100 × 0.054 × 1596 = 8.6 г/ч. Вывод: незначительная нагрузка по сравнению с другими источниками.
Выделение влаги людьми: W = n × wₚ, где n — количество людей, wₚ — выделение влаги одним человеком. Типичные значения wₚ: сидячая работа 40-50 г/ч, легкая физическая 90-120 г/ч, тяжелая физическая 150-200 г/ч.
Инфильтрация через открытые двери: W = ρ × V × n × t × (wₑₓₜ - wᵢₙₜ), где ρ — плотность воздуха, V — объем воздуха, проходящий через дверь за одно открывание, n — количество открываний в час, t — время открытия в долях часа, wₑₓₜ и wᵢₙₜ — влагосодержание наружного и внутреннего воздуха. Пример: двери 2×2.5 м (V=10 м³), 15 открываний в час по 30 секунд, наружное 16 г/кг, внутреннее 4 г/кг. W = 1.2 × 10 × 15 × 0.0083 × 12 = 18 г/ч. Если время открытия 3 минуты, то W = 108 г/ч. Вывод: критичность времени открытия, сокращение с 3 до 0.5 мин уменьшает нагрузку в 6 раз.
Влажность приточного воздуха: W = Q × ρ × (wₑₓₜ - wᵢₙₜ), где Q — объемный расход воздуха. Пример: вентиляция 400 м³/ч, W = 400 × 1.2 × 12 = 5760 г/ч = 5.76 кг/ч. Это наибольшая нагрузка в большинстве систем.
Практический пример: холодильный склад
Размеры 75×23×4.3 м, внутренние условия +2°C с точкой росы -9°C (2.0 г/кг), наружные +28°C с точкой росы +16°C (11.4 г/кг), двое ворот 3×3 м, 15 отгрузок/ч, время открытия 1 мин. Расчет: проникновение ~100 г/ч, инфильтрация V=18 м³, W = 1.2 × 18 × 15 × (1/60) × 9.4 = 61 г/ч. Если бы время открытия было 3 минуты, то W = 152 г/ч. Вывод: снижение нагрузки на 60% и возможность использовать систему вдвое меньшей мощности.
Четвертый этап: Подбор оборудования
Выбор типа системы

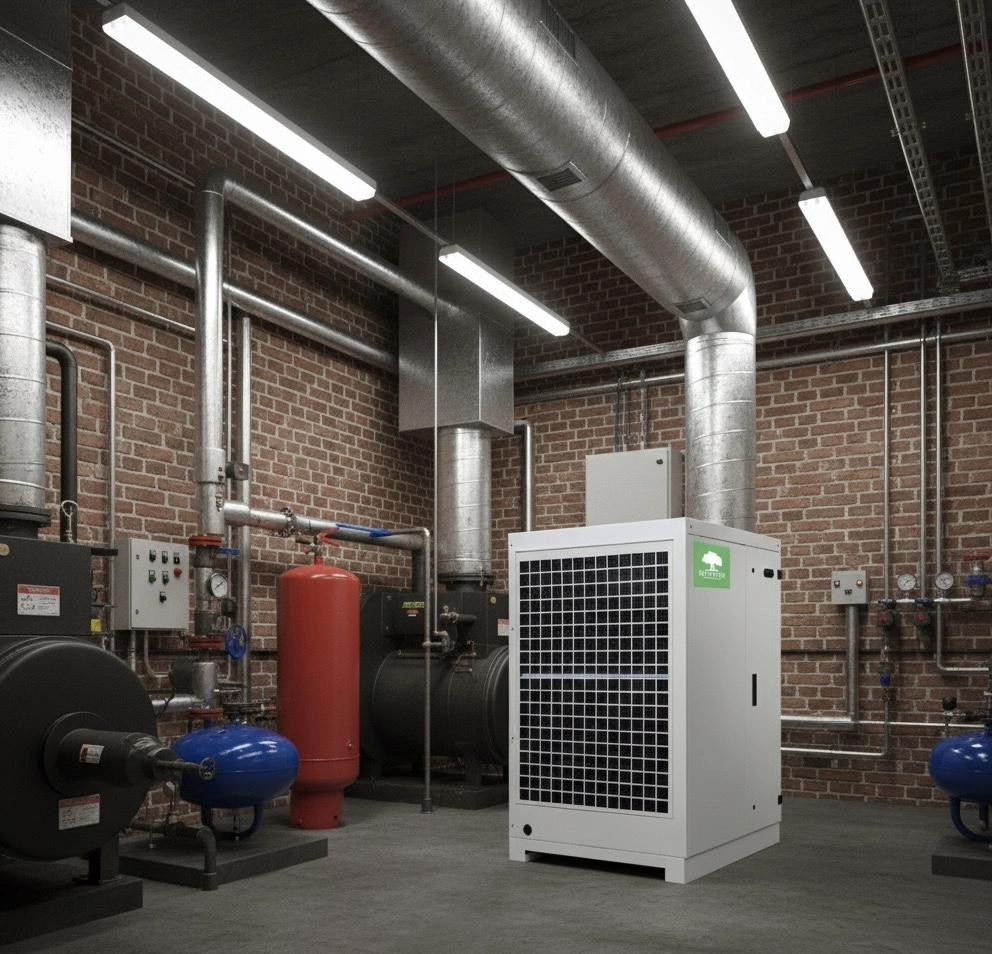

Холодильные системы эффективны при температурах >15°C и высокой влажности с практическим пределом точки росы +4...+7°C (ниже приводит к замерзанию конденсата). Десикантные системы эффективны при низких точках росы <+5°C, работают при любых температурах, достигают точек росы -40°C и ниже.
Комбинированные системы
Оптимальная схема: предварительное охлаждение с +16°C до +7°C холодильной установкой, затем десикант с +7°C до -7°C. Преимущества: каждая система работает в оптимальном диапазоне, общее энергопотребление ниже на 30-40%.
Расчет необходимого расхода сухого воздуха
Формула: Q = W / [ρ × (wᵣₑₜᵤᵣₙ - wₛᵤₚₚₗᵧ)], где Q — необходимый расход воздуха, W — влаговая нагрузка, wᵣₑₜᵤᵣₙ и wₛᵤₚₚₗᵧ — влагосодержание воздуха на входе и выходе из осушителя. Пример: нагрузка 200 г/ч, контроль 4 г/кг, осушитель до 0.7 г/кг, Q = 200 / [1.2 × 3.3] = 50.5 м³/ч.
Выбор производительности осушителя
Ключевые параметры десикантного осушителя: скорость воздуха через десикант 400-600 м/мин оптимально; температура регенерации 120-250°C; соотношение процесс/регенерация 3:1 до 5:1. Выходная точка росы зависит от скорости и температуры: при 400 м/мин и 190°C достигается -15°C, при 250°C — -25°C; при 600 м/мин и 190°C — -10°C, при 250°C — -18°C.
Расчет тепловой нагрузки
При адсорбции выделяется тепло: Q = W × (hᵥ + Δhₐ), где hᵥ = 2500 кДж/кг — теплота испарения, Δhₐ ≈ 200 кДж/кг — теплота адсорбции. Пример: удаление 5 кг/ч влаги, Q = (5/3600) × 2700 × 1000 = 3750 Вт = 3.75 кВт. Это тепло необходимо отвести охлаждением.
Пятый этап: Система управления
Базовые принципы контроля
Система управления должна обеспечивать: поддержание параметров в заданном диапазоне, модуляцию мощности при переменных нагрузках, минимизацию энергопотребления и защиту оборудования от аварийных режимов.
Типы регуляторов влажности

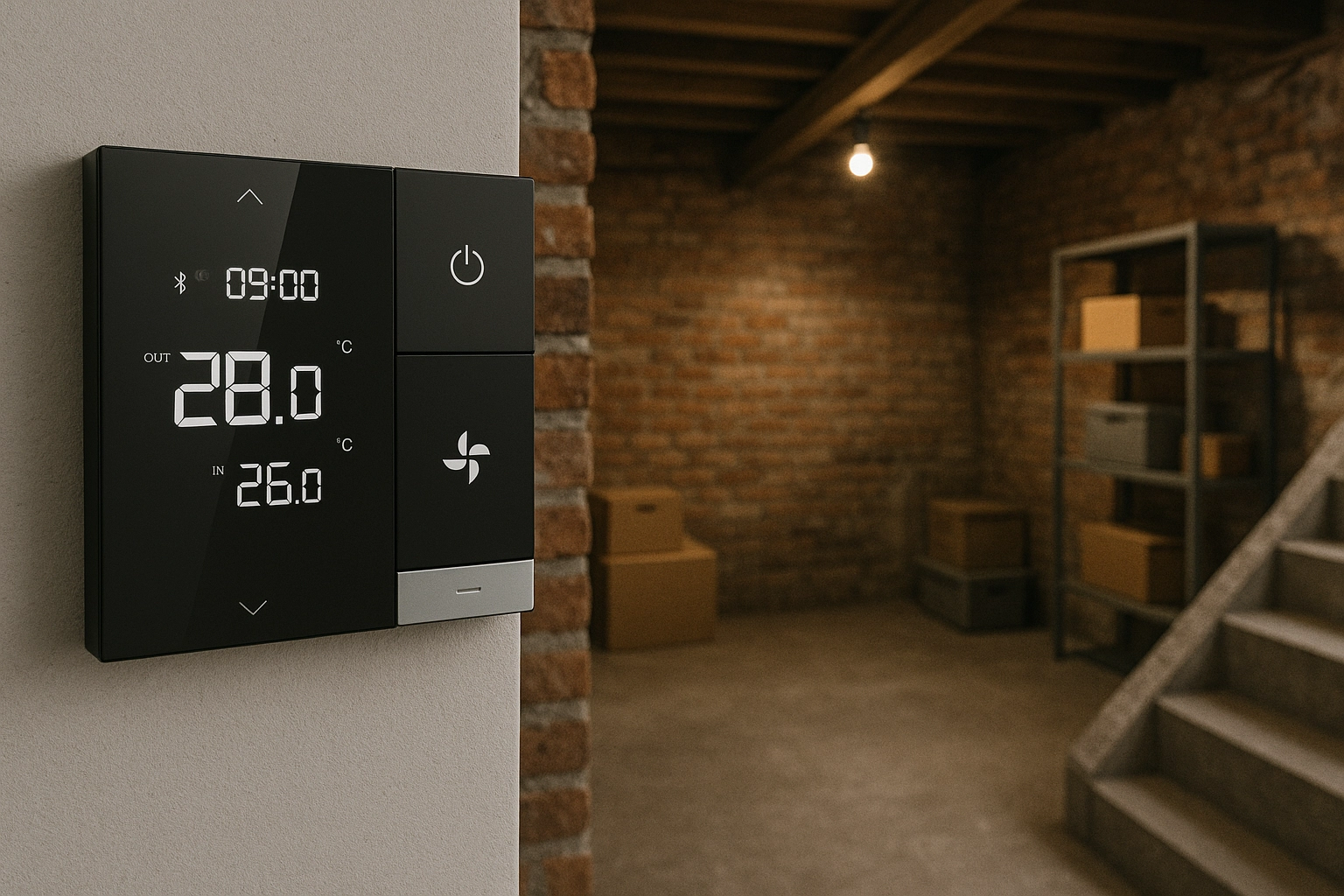

Гигростат on/off с точностью ±3-5% RH для некритичных помещений; контроллер точки росы с точностью ±0.5-1.0°C, не зависит от температуры воздуха, рекомендован для точек росы ниже +5°C; ПИД‑регулятор с модуляцией, точность ±1% RH или ±0.3°C точки росы, необходим для критичных применений.
Модуляция мощности десикантного осушителя
Существует два метода: байпас процессного воздуха (простота и низкая стоимость, но энергия регенерации не уменьшается, формула эффективной производительности Qₑff = Qₘₐₓ × (1-k)); модуляция температуры регенерации (датчик контролирует температуру 120-130°C на выходе регенерационного сектора, при уменьшении нагрузки температура растет, сигнализируя о необходимости уменьшить мощность нагревателей, формула экономии ΔE = Pₙₒₘ × (1 - Tₐcₜᵤₐl/Tₙₒₘ) × τ).
Размещение датчиков
Критические правила: датчик должен находиться в зоне хорошего перемешивания воздуха, на расстоянии минимум 3 м от выпускных решеток, на высоте 1.5-2 м от пола, избегая локальных источников влаги и зон с экстремальными температурами. Для многозонных помещений следует устанавливать несколько датчиков параллельно — система реагирует на наибольшее значение.
Защита от конденсации
Датчики точки росы поверхности работают по принципу: если Tₛᵤᵣfₐcₑ < Tdₑw + ΔT → включить осушение, где ΔT = 2-3°C — запас безопасности.
Оптимизация системы для минимизации затрат
Снижение капитальных затрат
Существует три основных направления: минимизация влаговых нагрузок за счет герметизации здания (окупаемость 3-12 месяцев), управление открыванием дверей, установка воздушных завес или шлюзов; оптимизация уровней контроля — каждый градус снижения точки росы увеличивает стоимость на 8-12%, важно избегать излишне жестких требований; комбинированные системы дают экономию 20-35% по сравнению с моносистемами.
Снижение операционных затрат
Три эффективных направления: рекуперация тепла регенерации — теплообменник воздух-воздух возвращает 60-80% энергии с формулой Qᵣₑcₒᵥₑᵣᵧ = ṁ × cₚ × (Tₑₓₕₐᵤₛₜ - Tᵢₙₗₑₜ) × η, типичная экономия 15000-40000 кВт·ч/год; низкотемпературные источники энергии — когенерация, геотермальные источники, сбросное тепло холодильных установок; сезонная оптимизация — зимой наружный воздух суше внутреннего, free dehumidification снижает нагрузку на 40-70%.
Типичные ошибки проектирования
Ошибка 1 — недооценка инфильтрации. Пример: проект с расчетной нагрузкой 3 кг/ч и реальной 8 кг/ч из‑за незапланированных открываний ворот. Решение — закладывать запас 25-40% для производственных помещений.
Ошибка 2 — игнорирование начальной просушки. Новые здания содержат влагу в конструкциях, бетон и гипсокартон выделяют 100-500 кг влаги в течение 2-6 месяцев. Решение — режим интенсивной просушки или временная дополнительная мощность.
Ошибка 3 — неверное размещение датчиков. Пример: датчик возле решетки осушителя показывал 5% RH при 35% RH в рабочей зоне из‑за плохого перемешивания. Решение — моделирование воздухообмена или установка циркуляционных вентиляторов.
Выводы
Пятиэтапная методология проектирования систем осушения воздуха позволяет создать эффективную систему с оптимальными затратами: четкая цель является основой всех решений; правильные уровни контроля обеспечивают баланс между требованиями и стоимостью; точный расчет нагрузок — залог правильного подбора оборудования; оптимальный выбор оборудования учитывает весь жизненный цикл; разумное управление минимизирует операционные затраты.
Успешный проект — это не самая сложная система, а самая простая система, которая надежно выполняет задачу с минимальными затратами на протяжении срока службы. Средний срок окупаемости хорошо спроектированной системы осушения составляет 1.5-4 года.
