Десикантное охлаждение и абсорбционные чиллеры: инженерный подход к энергоэффективным системам кондиционирования

Автор: технический отдел Mycond

Современные требования к микроклимату помещений становятся всё более жёсткими, особенно когда речь идёт о точном контроле не только температуры, но и влажности. Традиционные компрессионные системы кондиционирования имеют существенные ограничения в этом аспекте, особенно при необходимости поддержания низких точек росы. На помощь приходит десикантное охлаждение – технология, использующая тепловую энергию для одновременного контроля влажности и температуры с высокой эффективностью. Особое внимание привлекает возможность интеграции таких систем с абсорбционными чиллерами, что позволяет создавать по-настоящему энергоэффективные комплексные решения.

Десикантное охлаждение: эффективность и применение

Десикантное (адсорбционное) охлаждение представляет собой альтернативный подход к кондиционированию воздуха, который принципиально отличается от традиционных компрессионных систем. Вместо использования одного процесса для одновременного снижения температуры и влажности, десикантная система разделяет обработку явного (чувствительного) и латентного (скрытого) теплового нагрузки, что позволяет независимо контролировать температуру и влажность.

Традиционные системы кондиционирования сталкиваются с серьёзной проблемой энергетической неэффективности при осушении воздуха. Для удаления влаги в них воздух охлаждается ниже точки росы, что приводит к конденсации водяного пара, а затем воздух необходимо подогревать до комфортной температуры (так называемый "reheat"). Этот процесс требует значительных энергетических затрат, величина которых рассчитывается из теплового баланса и зависит от начальных параметров воздуха, глубины осушения и эффективности теплообменников.

Физические основы десикантного охлаждения

В основе десикантного охлаждения лежит процесс адсорбции влаги специальными материалами – десикантами. Адсорбция происходит благодаря разнице парциальных давлений водяного пара между воздухом и поверхностью десиканта. Ключевой характеристикой десикантов является их огромная удельная площадь поверхности, которая может составлять от 200 до 800 м²/г в зависимости от типа материала, метода изготовления и грануляции.

После насыщения влагой десикант требует регенерации, которая осуществляется путём нагревания до определённой температуры. Для силикагеля, наиболее распространённого десиканта, температура регенерации обычно составляет 80-120°C, для молекулярных сит – 200-300°C, а для новейших композитных материалов может быть снижена до 60-70°C. Эти диапазоны являются ориентировочными и должны уточняться в технической документации производителя для конкретного продукта.

Важным термодинамическим эффектом, который необходимо учитывать при проектировании, является выделение теплоты сорбции при поглощении влаги. Эта теплота складывается из скрытой теплоты конденсации водяного пара (около 2500 кДж/кг при нормальных условиях) и химической теплоты связывания с десикантом (50-150 кДж/кг в зависимости от типа материала). В результате воздух после осушения значительно нагревается.

Рассмотрим типичный психрометрический процесс: воздух с начальными параметрами 30°C и относительной влажностью 60% (точка росы около 21°C) проходит через десикантное колесо, где осушается до точки росы 10°C. При этом из-за выделения теплоты сорбции его температура повышается до 45-50°C. Следующим этапом является охлаждение этого сухого, но горячего воздуха, которое может осуществляться различными способами – от рекуперации тепла до непрямого испарительного охлаждения или использования чиллера.

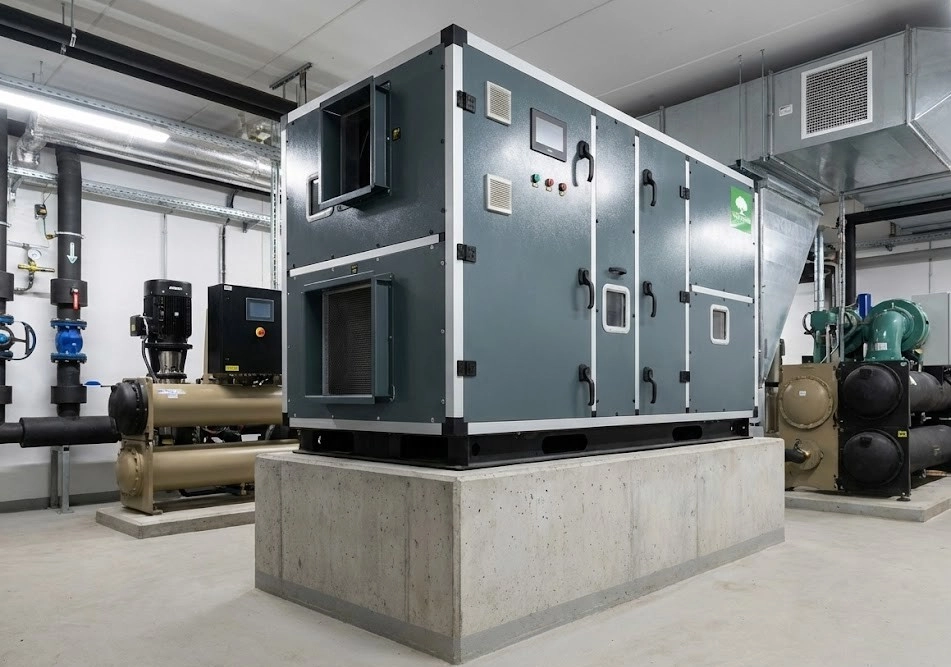

Компоненты десикантных систем

Центральным элементом десикантной системы является вращающееся колесо, покрытое адсорбирующим материалом. Конструктивно оно состоит из гофрированных и плоских листов алюминия или специальной керамики, образующих множество продольных каналов. На поверхность этих каналов нанесён слой десиканта, процент покрытия которым зависит от производителя и назначения (обычно 70-90%). Диаметр колеса определяется расходами воздуха и рассчитывается по формуле, обеспечивающей оптимальную скорость воздуха через сечение (обычно 2,5-3,5 м/с). Глубина колеса обычно составляет 200-400 мм, а скорость вращения – от 10 до 20 оборотов в час.

Система регенерации включает нагреватель регенерационного воздуха, температура которого определяется типом десиканта и требуемой глубиной регенерации. Расход регенерационного воздуха обычно составляет 30-50% от расхода процессного воздуха, но может изменяться в зависимости от температуры регенерации, параметров наружного воздуха и целевой точки росы. Энергопотребление на регенерацию составляет 3000-4500 кДж на килограмм удалённой влаги, причём конкретные значения рассчитываются для каждого проекта отдельно.

Для рекуперации энергии часто применяют теплообменное энтальпийное колесо, эффективность которого в зависимости от конструкции и скорости вращения достигает 70-85%. Это позволяет передать часть тепла от осушенного горячего воздуха к регенерационному потоку, значительно повышая общую эффективность системы.

Важным компонентом является также система непрямого испарительного охлаждения, где воздух охлаждается без увеличения его влагосодержания. Эффективность такого охлаждения сильно зависит от влажности наружного воздуха, конструкции теплообменника, скорости воздуха в сухих и мокрых каналах, качества распыления воды и может составлять 60-85% от теоретически возможной.

Интеграция с абсорбционными чиллерами

Абсорбционный чиллер представляет собой тепловую холодильную машину, использующую воду как хладагент и литий-бромид (LiBr) как абсорбент. Его работа базируется на четырёхкомпонентном цикле: в испарителе вода испаряется при низком давлении (0,6-1,2 кПа) и низкой температуре (3-8°C), отбирая теплоту у охлаждаемой воды. В абсорбере водяной пар поглощается концентрированным раствором LiBr, причём этот процесс сопровождается выделением теплоты, что требует охлаждения абсорбера. В генераторе раствор нагревается до температуры, которая для одноступенчатых машин составляет 80-100°C, а для двухступенчатых – 140-160°C. Наконец, в конденсаторе пар конденсируется, отдавая теплоту охлаждающей воде.

Типичный коэффициент преобразования (COP) абсорбционных чиллеров для одноступенчатых машин составляет 0,6-0,75, а для двухступенчатых – 1,1-1,4. Эти значения ниже по сравнению с парокомпрессионными чиллерами (COP 3-5), однако абсорбционные системы используют дешёвую тепловую энергию вместо дорогой электрической, что кардинально меняет экономическую оценку.

Источниками тепловой энергии для абсорбционных чиллеров и регенерации десикантов могут быть:

• Отработанное тепло от различных процессов (50-120°C) – наиболее экономичный вариант
• Солнечная энергия через коллекторы (60-90°C для плоских, 80-150°C для вакуумных)
• Природный газ (эффективность горелок 85-95%)
• Электрические нагреватели (эффективность около 100%, но высокая стоимость энергии)

Существует три основные схемы интеграции десикантного осушения с абсорбционными чиллерами:

1. Последовательная обработка: воздух проходит сначала через десикантное колесо, где удаляется влага и воздух нагревается от теплоты сорбции, затем охлаждается абсорбционным чиллером. Преимуществами являются независимый контроль температуры и влажности, возможность поддерживать низкую точку росы независимо от температуры помещения.
2. Параллельная обработка: десикант обрабатывает свежий наружный воздух, удаляя влагу перед подачей в помещение, тогда как абсорбционный чиллер охлаждает рециркуляционный воздух. Преимуществом является снижение общей нагрузки на чиллер.
3. Когенерационная схема: один источник тепловой энергии питает и регенерацию десиканта, и генератор абсорбционного чиллера. Это обеспечивает максимальную утилизацию первичной энергии топлива, повышая общий КПД системы до 70-90%.

Комбинирование десикантных систем с абсорбционными чиллерами даёт важные синергетические эффекты:

• Обе системы потребляют тепловую энергию, что позволяет сместить нагрузку с пиковой электросети
• Предварительное осушение десикантом снижает точку росы, что позволяет повысить температуру охлаждённой воды от чиллера с традиционных 6-7°C до 12-15°C, улучшая COP абсорбционной машины на 10-20%
• Возможность использования низкопотенциального отработанного тепла для регенерации специальных низкотемпературных десикантов

Энергоэффективность и сравнительный анализ

Коэффициент эффективности (COP) десикантных систем охлаждения определяется как отношение полезной холодопроизводительности к сумме всех энергетических затрат. Типичные значения COP для различных конфигураций составляют 0,5-1,2, но эти величины сильно зависят от многих факторов: параметров наружного воздуха, режима работы, эффективности компонентов и источника тепловой энергии.

Для базовой схемы десикантного охлаждения COP определяется соотношением использованной тепловой и электрической энергии. Для схемы с утилизацией тепла COP возрастает на 15-30% в зависимости от температуры и количества утилизированного тепла. Для когенерационной схемы общий COP учитывает комплексное использование энергии и может достигать значений 1,5-1,8.

По сравнению с традиционными системами охлаждения-осушения, десикантные системы имеют преимущества при следующих условиях:

• Высокая доля латентной нагрузки (sensible heat ratio < 0,7)
• Необходимость низкой точки росы (ниже 10-12°C), где конденсационные системы становятся крайне неэффективными
• Доступность дешёвой тепловой энергии

Для повышения энергоэффективности применяется двухступенчатая регенерация: первая ступень использует тепло с более низкой температурой (60-70°C) для удаления части влаги, вторая – тепло с более высокой температурой (80-120°C) для удаления остатка. Это позволяет экономить высокотемпературную энергию на 20-30%.

Важной концепцией является также аккумулирование энергии в жидкостных системах, что позволяет осуществлять регенерацию в периоды низких тарифов. Экономический эффект зависит от тарифной структуры, объёма аккумулирования и капитальных затрат на дополнительные резервуары.

Практические применения и проектирование

Типичными объектами применения десикантного охлаждения являются:

• Супермаркеты: открытые витрины создают значительную латентную нагрузку; десикантная система поддерживает влажность на уровне 40-45%, предотвращая запотевание витрин
• Отели: свежий воздух несёт основную латентную нагрузку; десикантная система снижает влажность, позволяя уменьшить размер чиллера на 20-40%
• Бассейны: испарение создаёт преимущественно латентную нагрузку (sensible heat ratio около 0,3-0,4)
• Системы с радиантным охлаждением: десикантная система стабильно поддерживает точку росы ниже температуры холодных поверхностей

При проектировании десикантных систем особое внимание следует уделить следующим аспектам:

1. Расчёт воздушных потоков: расход процессного воздуха определяется из влажностного баланса как отношение влаговыделений к разнице влагосодержания. Для достижения целевой точки росы 10°C при влаговыделениях 10 кг/ч может понадобиться 2000-3000 м³/ч воздуха, в зависимости от начальных параметров.
2. Расход регенерационного воздуха определяется необходимой глубиной десорбции. Соотношение "процесс/регенерация" изменяется от 2:1 до 3:1 в зависимости от температуры регенерации и параметров наружного воздуха.
3. Выбор температуры регенерации: для силикагеля повышение температуры с 80°C до 120°C улучшает глубину осушения на 20-30%, но увеличивает энергопотребление на 40-50%.
4. Размещение теплообменников: роторное колесо имеет высокую эффективность (70-85%), но может переносить влагу между потоками; пластинчатый рекуператор имеет более низкую эффективность (50-70%), но полностью разделяет потоки; тепловой насос с COP 3,5-4,5 может быть выгоднее экономически.
5. Минимизация утечек воздуха: герметичные перегородки должны обеспечивать давление прижатия не менее 200 Па; утечка 5% от процессного потока может повысить выходную влажность на 10-15%.

Управление и модуляция мощности системы могут осуществляться разными способами: от простого циклического до сложного пропорционального с PID-алгоритмами или даже прогнозного управления с использованием модели системы. Интеграция с системой управления зданием (BMS) позволяет координировать работу всех инженерных систем.

Частые вопросы или FAQ

Чем десикантное охлаждение принципиально отличается от традиционного кондиционирования и когда оно целесообразно?

Традиционное кондиционирование использует один процесс для снижения температуры и влажности одновременно, охлаждая воздух ниже точки росы с последующим подогревом (reheat). Это требует значительных энергетических затрат, величина которых рассчитывается из теплового баланса и зависит от параметров воздуха и глубины осушения.

Десикантное охлаждение разделяет обработку явной и латентной нагрузок, что позволяет независимо контролировать температуру и влажность. Такая технология целесообразна при следующих условиях:

• Высокая доля латентной нагрузки (более 30-40% от общей)
• Требование низкой влажности (точка росы ниже 10-12°C)
• Доступность дешёвой тепловой энергии

Для определения целесообразности для конкретного проекта необходимо провести сравнительный анализ энергопотребления обеих систем с учётом местных тарифов на энергоносители и особенностей объекта.

Как работает абсорбционный чиллер и почему он эффективно сочетается с десикантом?

Абсорбционный чиллер работает на основе термохимического цикла, где вода используется как хладагент, а раствор LiBr – как абсорбент. В испарителе вода испаряется при низком давлении, забирая тепло с охлаждаемой воды. В абсорбере водяной пар поглощается раствором LiBr, в генераторе раствор нагревается для выделения водяного пара, который затем конденсируется в конденсаторе.

COP абсорбционных чиллеров (0,6-1,4) ниже, чем у электрических (3-5), но возможность питания от дешёвых тепловых источников компенсирует этот недостаток. Синергия с десикантом проявляется в том, что:

• Обе системы потребляют тепловую энергию, что смещает нагрузку с электросети
• Предварительное осушение позволяет повысить температуру охлаждённой воды с 6-7°C до 12-15°C, улучшая COP абсорбционной машины на 10-20%
• Возможно использование одного источника тепла для регенерации десиканта и работы генератора чиллера

Конкретная величина улучшения COP зависит от начальных параметров, температуры конденсатора, концентрации раствора и типа машины. Для точной оценки необходимы характеристики конкретной машины и термодинамический расчёт.

Какие источники тепловой энергии можно использовать и как это влияет на экономику?

Источники тепловой энергии в порядке возрастания стоимости:

1. Отработанное тепло – самое дешёвое (стоимость лишь на рекуперацию). Включает тепло от конденсаторов холодильных машин, технологических процессов, когенерационных установок.
2. Солнечная энергия – после амортизации оборудования стоимость близка к нулю. Эффективность зависит от капитальных затрат и годовой инсоляции в конкретной локации.
3. Природный газ – тарифы в Украине варьируются от 10 до 15 грн/м³ для коммерческих потребителей в зависимости от региона и объёмов потребления.
4. Электрические нагреватели – самый дорогой источник, экономически нецелесообразный в большинстве случаев.

Использование отработанного тепла может снизить операционные расходы на 50-80% по сравнению с традиционными системами. Для проекта с тепловой нагрузкой на регенерацию 100 кВт, замена газового нагревателя на утилизацию отработанного тепла при работе 2000 часов в год может дать экономию около 150-200 тыс. грн в год по текущим тарифам.

Какие типичные ошибки при проектировании десикантных систем охлаждения?

• Недооценка остаточного тепла: проектировщики часто забывают, что удаление влаги выделяет значительное количество теплоты (2500-2700 кДж/кг воды), что требует дополнительной холодопроизводительности. Решение: рассчитывать суммарную нагрузку с учётом теплоты сорбции.
• Неверный выбор соотношения потоков: оптимальное соотношение процессного и регенерационного потоков зависит от многих факторов. Решение: проводить расчёты с использованием изотерм адсорбции для конкретных условий.
• Игнорирование утечек воздуха: даже небольшие утечки (3-5%) могут значительно снизить производительность. Решение: качественные уплотнения, проверка герметичности, поддержание положительного давления в процессной зоне.
• Недостаточная фильтрация воздуха: загрязнения снижают адсорбционную ёмкость десиканта. Решение: установка фильтров класса не ниже F7, регулярное обслуживание.
• Неучёт сезонного изменения эффективности испарительного охлаждения: эффективность сильно зависит от разницы температур сухого и мокрого термометров. Решение: предусматривать резервную систему или гибридную схему с абсорбционным чиллером.

Как интегрировать десикантную систему с существующей HVAC системой?

Существует три основные схемы модернизации:

1. Добавление модуля на линию свежего воздуха: самое простое решение. Преимущества: минимальное вмешательство в существующую систему. Недостатки: контролируется только латентная нагрузка от наружного воздуха. Применение: объекты с преобладающей латентной нагрузкой от наружного воздуха.
2. Замена секции охлаждения: более радикальный подход. Преимущества: полный контроль микроклимата. Недостатки: более высокая стоимость, необходимость существенной реконструкции. Применение: при капитальной реконструкции системы.
3. Параллельная установка: десикантная система работает параллельно с существующей. Преимущества: надёжность, гибкость, возможность поэтапного внедрения. Недостатки: самая высокая стоимость. Применение: критичные объекты, где недопустимы перерывы в работе.

Технические требования для интеграции включают: электрическую мощность (10-15 кВт на 10 000 м³/ч воздуха), тепловой источник (80-120 кВт на 10 000 м³/ч), возможность отвода конденсата, систему автоматики с поддержкой Modbus/BACnet для связи с BMS.

Выводы

Десикантное охлаждение с абсорбционными чиллерами представляет собой инновационную технологию, которая разделяет обработку явной и латентной нагрузок, используя тепловую энергию вместо электрической. Это позволяет создавать энергоэффективные системы кондиционирования с независимым контролем температуры и влажности.

Практические рекомендации для инженеров:

1. Выбирайте схему интеграции в соответствии со структурой нагрузки: последовательную при высокой латентной нагрузке, параллельную при значительном объёме свежего воздуха, когенерационную при комплексных энергетических потребностях.
2. Максимально используйте отработанное или возобновляемое тепло – это главный фактор экономической эффективности.
3. Учитывайте остаточное тепло адсорбции при расчёте холодопроизводительности.

Десикантные системы оптимальны при латентной нагрузке более 30-40% от общей, необходимости точки росы ниже 10-12°C и доступности дешёвого тепла. Срок окупаемости определяется соотношением тарифов на электроэнергию и тепловую энергию, режимом работы и возможностью утилизации тепла.

Однако технология имеет свои ограничения. Десикантное охлаждение неэффективно при низкой латентной нагрузке, отсутствии доступа к тепловой энергии, очень сухом климате, для малых объектов и при коротком сезоне охлаждения. Абсорбционные чиллеры имеют ограничения при необходимости низкой температуры охлаждённой воды и отсутствии надёжного источника тепловой энергии.

Интеграция этих двух технологий оправдана только при одновременной потребности в глубоком осушении и охлаждении. Правильное проектирование и точный расчёт всех параметров являются ключевыми факторами успешного внедрения этих систем.
