Автор: технический отдел Mycond
Среди разнообразных технологий глубокого осушения воздуха, адсорбционные системы с вращающимся десикантным ротором типа Honeycombe® зарекомендовали себя как наиболее эффективное и надежное решение для промышленных и коммерческих применений. Чтобы понять, почему эта конструкция стала доминирующей на рынке, важно рассмотреть эволюцию десикантных осушителей.
Исторически для адсорбционного осушения применялись насыпные башни с гранулированным силикагелем, горизонтальные вращающиеся лотки и вертикальные многоярусные системы с храповым приводом. Однако именно вращающееся колесо с гофрированной полукерамической структурой, часто называемое DEW (Desiccant Wheel), объединило преимущества всех предыдущих конструкций: непрерывность процесса как у лотковых систем, низкие точки росы как у насыпных башен и энергоэффективность благодаря малой массе адсорбента.
Конструкция колеса Honeycombe®
Десикантный ротор Honeycombe® имеет уникальную полукерамическую структуру на основе стекловолоконной матрицы, визуально напоминающую гофрированный картон, свернутый в форму колеса. Гофры образуют тысячи параллельных канавок (flutes), которые функционируют как индивидуальные воздушные каналы. Внутренняя поверхность этих каналов покрыта мелкодисперсным адсорбентом — обычно более 82% силикагеля в типичной конструкции.
Ключевой характеристикой является чрезвычайно высокая площадь контакта воздуха с адсорбентом: внутренняя площадь поверхности силикагеля составляет 21 000–22 700 м² на унцию (228 864–244 121 кв.футов на унцию). Это обеспечивает чрезвычайно низкое парциальное давление водяного пара у поверхности силикагеля.
Цикл адсорбции-десорбции
Десикантное колесо разделено на две функциональные зоны: зона осушения (270°, три четверти площади) и зона регенерации (90°, одна четверть), которые герметично изолированы друг от друга. Типовая скорость вращения ротора составляет 5-30 об/ч для активной адсорбции, что значительно медленнее по сравнению с пассивными энтальпийными колесами (20-60 об/мин).
Полный цикл работы адсорбционного колеса состоит из трех основных фаз:
Фаза 1 (1→2): Сухой холодный десикант с низким поверхностным давлением пара адсорбирует влагу из процессного воздуха, постепенно насыщаясь и нагреваясь от теплоты сорбции.
Фаза 2 (2→3): Насыщенный десикант переходит в зону регенерации, где нагревается горячим воздухом (типично до 120°C / 248°F от PTC-нагревателя). Поверхностное давление пара резко возрастает, и влага высвобождается в регенерационный поток.
Фаза 3 (3→1): Горячий сухой десикант возвращается в зону осушения, где охлаждается частью процессного воздуха, восстанавливая низкое поверхностное давление для нового цикла адсорбции.
Важно отметить, что поток регенерационного воздуха обычно составляет примерно 1/3 от процессного потока, а соотношение потоков 3:1 является оптимальным для большинства применений.
Типы десикантов и их сорбционные характеристики
Эффективность адсорбционных осушителей в значительной мере зависит от свойств используемых десикантов. При температуре 25°C (77°F) и относительной влажности 20% сорбционная емкость десиканта резко отличается в зависимости от типа:
- Силикагель Тип 5: удерживает 2,5% влаги от своей массы
- Силикагель Тип 1: удерживает 15% влаги
- Молекулярные сита: удерживают 20% влаги
- Хлорид лития: удерживает 35% влаги
Для удаления 22,7 кг (50 фунтов) водяного пара из воздуха при 20% RH теоретически требуется: 907 кг (2000 фунтов) силикагеля Тип 5, или 151 кг (333 фунта) силикагеля Тип 1, или 113 кг (250 фунтов) молекулярных сит, или 65 кг (143 фунта) хлорида лития.
На практике часто применяют стратегию комбинирования десикантов: Тип 1 обеспечивает высокую емкость в нижних диапазонах влажности, а Тип 5 эффективно адсорбирует влагу при высокой влажности (свыше 90% RH). Это позволяет одновременно достигать низких точек росы и высокой производительности.
Преимущества конструкции Honeycombe®
По сравнению с альтернативными конфигурациями, десикантные колеса Honeycombe® имеют ряд инженерных преимуществ:
- Малая вращающаяся масса при высокой емкости влагоудаления — энергия для нагрева и охлаждения прямо пропорциональна массе десиканта, поэтому легкая конструкция обеспечивает энергоэффективность.
- Низкое аэродинамическое сопротивление — благодаря ламинарному потоку через прямые каналы сопротивление растет лишь пропорционально глубине колеса, а не как квадрат скорости, что характерно для насыпных слоев с турбулентным потоком.
- Ультранизкие точки росы — возможность достижения точек росы воздуха до −68°C (−90°F) при использовании соответствующих десикантов (молекулярных сит).
- Простота конструкции — минимум подвижных частей (только колесо и привод) снижает затраты на техническое обслуживание.
- Отсутствие "пилообразного" эффекта — в отличие от насыпных башен с периодической регенерацией, обеспечивает стабильную выходную влажность.
Единственным недостатком является более высокая себестоимость изготовления колеса по сравнению с системами, использующими гранулы сухого десиканта, но эта разница компенсируется эксплуатационными преимуществами в течение типичного срока службы 15-30 лет.
Факторы, влияющие на производительность колеса
Эффективность адсорбционного осушителя зависит от нескольких ключевых факторов:
Глубина колеса: Увеличение глубины повышает площадь контакта десиканта с воздухом и количество удаляемой влаги, но аэродинамическое сопротивление растет пропорционально, увеличивая энергозатраты вентилятора.
Скорость вращения: Более высокая скорость вращения (в пределах 5-30 об/ч) увеличивает количество десиканта, циклически контактирующего с воздухом, повышая производительность. Однако это также усиливает перенос тепла из зоны регенерации в зону осушения, что может потребовать дополнительного охлаждения процессного воздуха.
Температура регенерации: Типовая температура реактивации 120°C обеспечивает глубокое удаление влаги, но для энергоэффективности часто применяют двухступенчатую регенерацию — 70-80% влаги удаляется низкотемпературным теплом, а финальное осушение — высокотемпературным.
Герметичность между зонами: Даже незначительные утечки влажного регенерационного воздуха в сухой процессный поток могут существенно ухудшить конечную точку росы.
Сферы применения

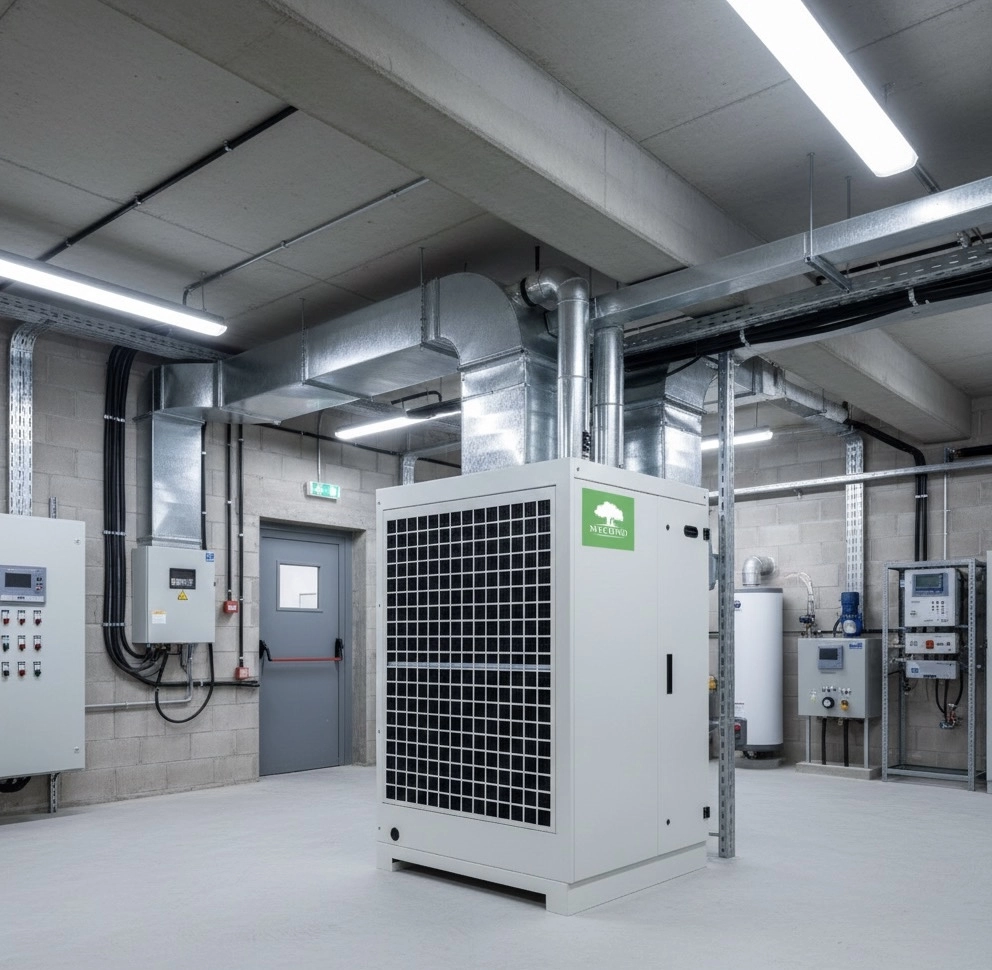

Адсорбционные осушители с технологией Honeycombe® широко используются в различных отраслях:
- Фармацевтическое производство — чистые комнаты с контролем влажности до 10% RH и точностью ±2% RH, типичная точка росы −11°C (13°F).

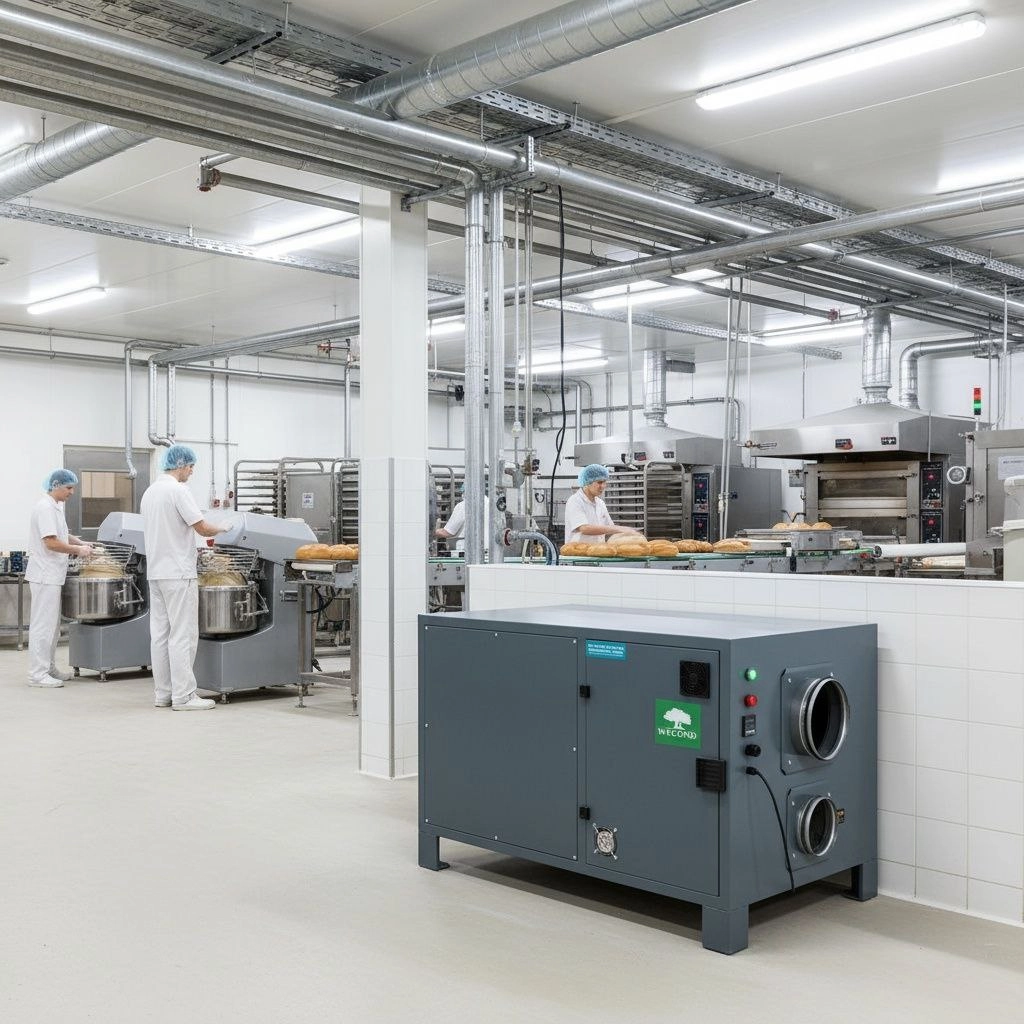

- Пищевая промышленность — упаковка гигроскопичных продуктов (конфеты, растворимый кофе, сухие напитки).
- Архивное хранение — музеи, библиотеки, хранилища документов с поддержанием 35% RH для предотвращения коррозии и развития плесени.
- Холодильные склады — предотвращение обмерзания витрин и повышение эффективности холодильных систем.
- Промышленные процессы — ламинирование безопасного стекла, производство композитов, прецизионная механика.
Частые вопросы об адсорбционных осушителях
В чем разница между пассивной и активной адсорбцией?
Пассивная адсорбция использует разницу влажности между потоками без подвода тепла (энтальпийные колеса, 20-60 об/мин). Активная адсорбция применяет нагрев регенерационного воздуха для глубокого осушения (5-30 об/ч). Только активная может осушить воздух ниже уровня влажности в помещении.
Почему ламинарный поток в колесе важен?
Ламинарный поток через прямые каналы обеспечивает низкое аэродинамическое сопротивление, равномерный контакт воздуха с десикантом и эффективную теплопередачу, в отличие от турбулентного потока в насыпных слоях.
Как достигается низкая точка росы до минус 68°C?
Для достижения ультранизких точек росы применяют специализированные молекулярные сита, которые имеют наивысшую емкость при чрезвычайно низкой влажности (ниже 10% RH). Для большинства промышленных применений достаточно точек росы до -40°C.
Выводы
Технология Honeycombe® стала стандартом в сфере адсорбционного осушения благодаря оптимальному балансу между производительностью, энергоэффективностью и надежностью. Гофрированная полукерамическая структура ротора с правильно подобранным десикантом обеспечивает удаление влаги в самых требовательных промышленных условиях.
При проектировании систем с десикантными осушителями инженерам следует учитывать три ключевых аспекта:
- Выбирать тип десиканта в соответствии с целевой точкой росы (силикагель для типичных применений, молекулярные сита для сверхглубокого осушения)
- Максимально использовать утилизированное тепло для регенерации как главный фактор снижения эксплуатационных затрат
- Обеспечивать надлежащую фильтрацию входящего воздуха для защиты адсорбционного колеса и продления срока его службы
Десикантные колеса типа Honeycombe® оптимальны при необходимости точек росы ниже 7-10°C, высоких латентных нагрузках, низких температурах эксплуатации или доступности дешевого тепла для регенерации.
