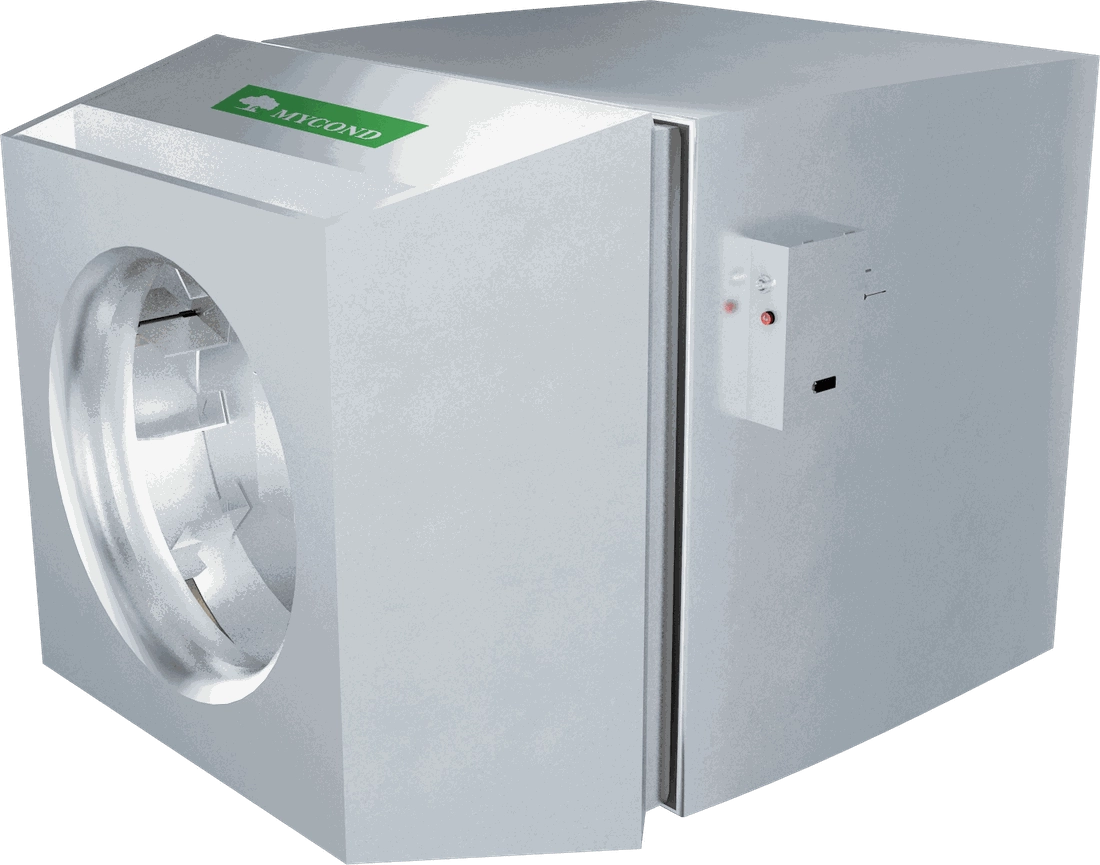

Mycond OXA-SD — тепловой агрегат боковой подачи

Mycond OXA-SD — версия водяной серии с боковой подачей воздуха. Крепится к стене или колонне, а не к конструкциям кровли, поэтому работает там, где краны, конвейеры или светопрозрачная кровля делают потолочный монтаж невозможным — и при этом бьёт тёплым воздухом вглубь цеха.

Устройство агрегата

Вентилятор, теплообменник и блок лопаток — те же узлы, что и в потолочных агрегатах, меняется только ориентация корпуса. В OXA-SD лопатки задают не крутизну падения струи, а её дальность — именно поэтому один агрегат обслуживает весь пролёт.

Сравнение с радиаторами и настенными тепловентиляторами

Обычный настенный тепловентилятор греет радиус в несколько метров, а остальное тепло отправляет под крышу. OXA-SD ведёт плотную струю вдоль пролёта и перемешивает воздух на всю глубину здания.

Беспроводная автоматика

Чем именно управляет автоматика

• Положение лопаток — дальность и угол струи меняются бесступенчато, под геометрию пролёта.
• Скорость вентилятора — частотное регулирование во всём диапазоне.
• Беспроводные датчики — ставят в дальней точке пролёта, где температура должна держаться.
• Один терминал на весь парк — до 1024 агрегатов в радиусе 2 км, зоны и графики.
• Диспетчеризация — Modbus RTU в BMS, журнал аварий, доступ со смартфона.
• Защиты — контроль фаз, защита от перенапряжения и сверхтоков, антизамерзание, плавный пуск.

Технические характеристики

Теплопроизводительность

В скобках указана температура воздуха на входе. Максимальное рабочее давление 800 кПа, максимальная температура приточного воздуха 60 °C.

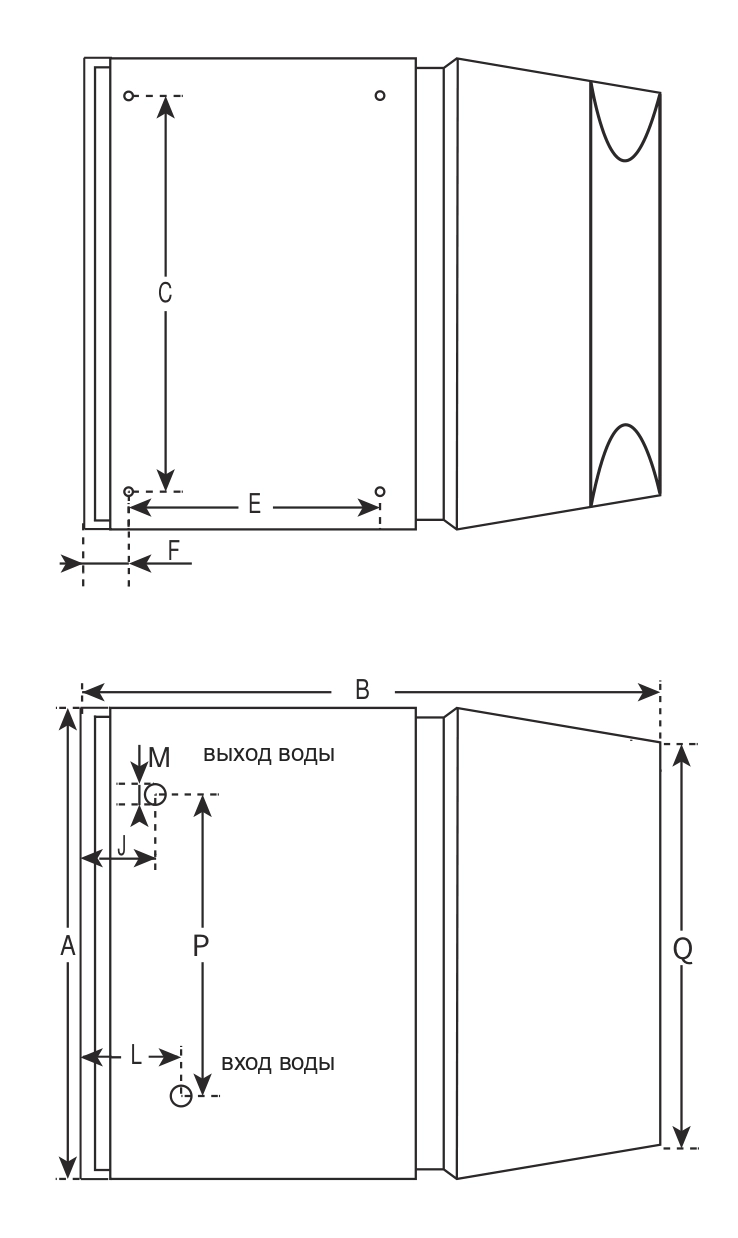

Габаритные размеры

Чертежи DWG предоставляем по запросу.

Сферы применения

• цеха с мостовыми кранами и подвесными конвейерами;
• здания со светопрозрачной или ненесущей кровлей;
• длинные узкие производственные пролёты;
• автосервисы и станции обслуживания;
• спортивные залы, где над площадкой ничего нельзя вешать.

Подбираем и раскладываем системы OXA для объектов в Украине — пришлите геометрию здания, теплопотери и доступный источник тепла, и вы получите раскладку с зонами охвата и цену.

Частые вопросы об агрегате Mycond OXA-SD

На какое расстояние бьёт струя?

До 17 м у OXA-SD-I и до 26 м у OXA-SD-II — регулируется скоростью вентилятора и положением лопаток.

На что монтируется?

На стальной кронштейн к стене или железобетонной колонне, обычно на высоте 4–6 м. Крепления к кровле не нужны.

Может ли охлаждать?

Эта модель — нет. У OXA-SK тот же корпус плюс каплеуловитель и отвод конденсата для работы на холодной воде.

Сколько агрегатов нужно на пролёт?

Зависит от длины пролёта и теплопотерь — раскладку и расчёт делаем бесплатно.
