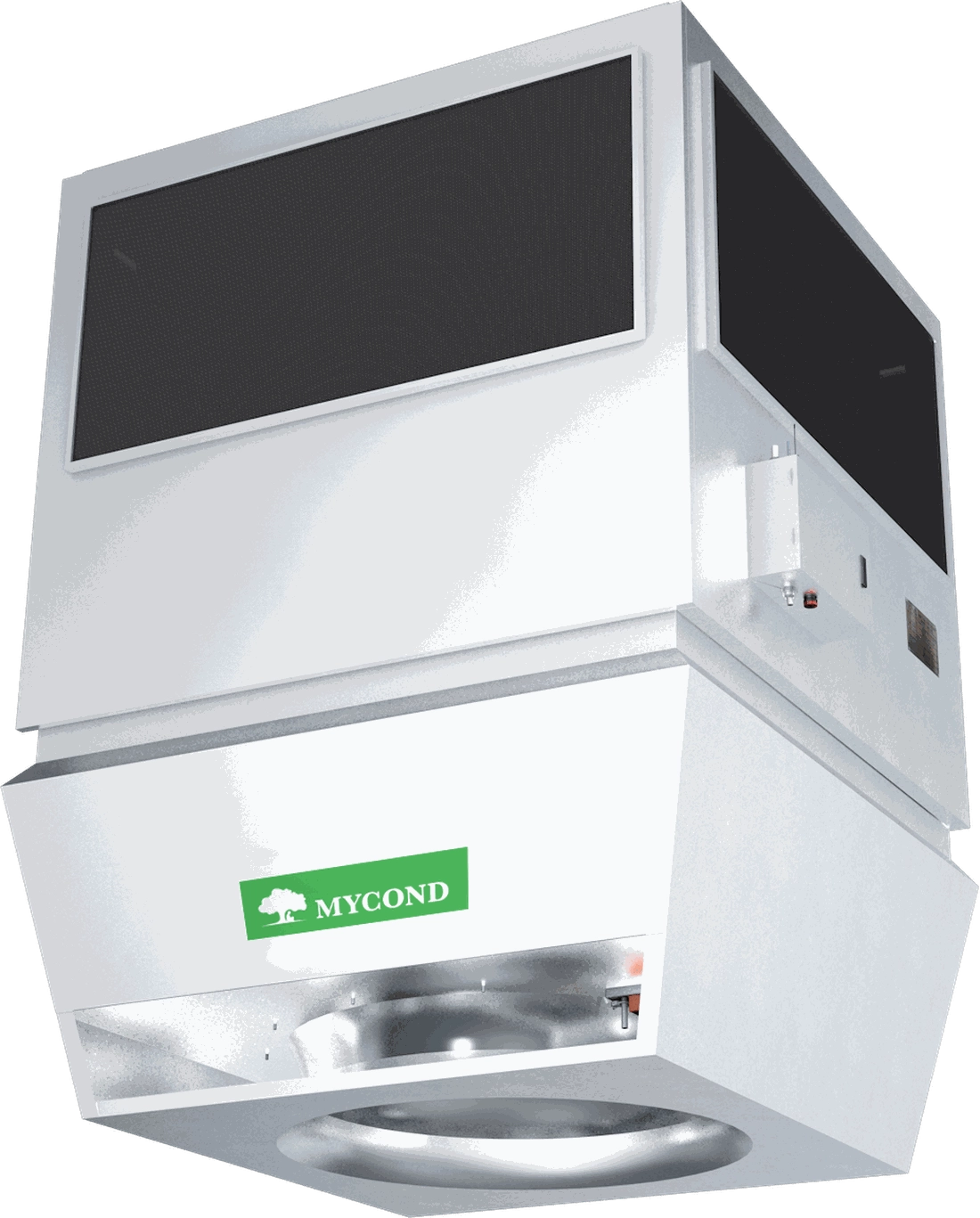

Mycond OXA-K — агрегат отопления и охлаждения

Mycond OXA-K держит комфорт в цехе круглый год одним потолочным агрегатом: зимой греет водой из котельной, летом охлаждает холодной водой от чиллера. Теплопроизводительность до 148 кВт, холодопроизводительность до 104 кВт, расход воздуха 10 100 м³/ч — и ни метра воздуховодов.

Устройство агрегата

Компоновка общая для всей водяной серии: осевой вентилятор сверху, под ним водяной теплообменник, внизу — вихревой воздухораспределитель с регулируемыми лопатками. В OXA-K по тому же теплообменнику идёт горячая или холодная вода, а под ним стоят каплеуловитель и поддон, которые не пускают влагу в поток воздуха.

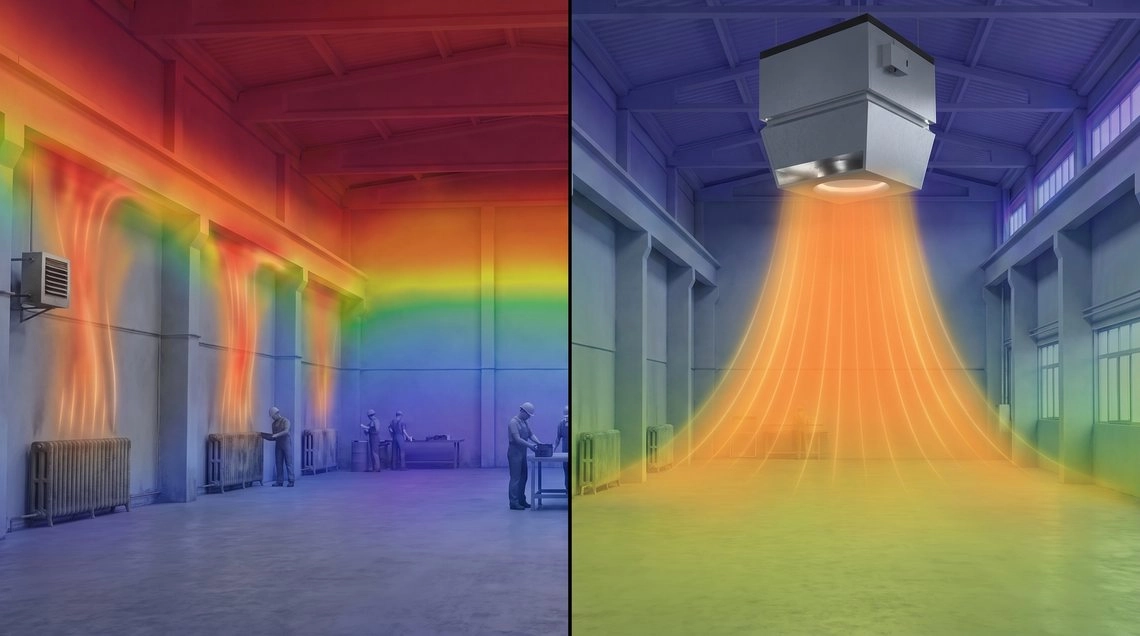

Сравнение с радиаторами и настенными тепловентиляторами

Радиаторы отдают тепло вверх и оставляют холодную рабочую зону под разогретой кровлей. OXA-K гонит воздух вниз, к уровню пола, поэтому температура ровная там, где работают люди — а летом тот же агрегат снимает тепло, а не стоит без дела.

Беспроводная автоматика

Чем именно управляет автоматика

• Положение лопаток — зимой узкая струя до пола, летом шире, чтобы холодный воздух не падал на людей.
• Скорость вентилятора — частотное регулирование во всём диапазоне.
• Беспроводные датчики — температура и влажность измеряются в рабочей зоне.
• Один терминал на весь парк — до 1024 агрегатов в радиусе 2 км, зоны и недельные графики.
• Диспетчеризация — Modbus RTU в BMS, журнал аварий, доступ со смартфона.
• Защиты — контроль фаз, защита от перенапряжения и сверхтоков, антизамерзание, плавный пуск.

Технические характеристики

Теплопроизводительность

Холодопроизводительность (7/12 °C)

tвх — температура воздуха на входе, rh — относительная влажность, Q — холодопроизводительность, tприт — температура приточного воздуха. Максимальное рабочее давление 800 кПа.

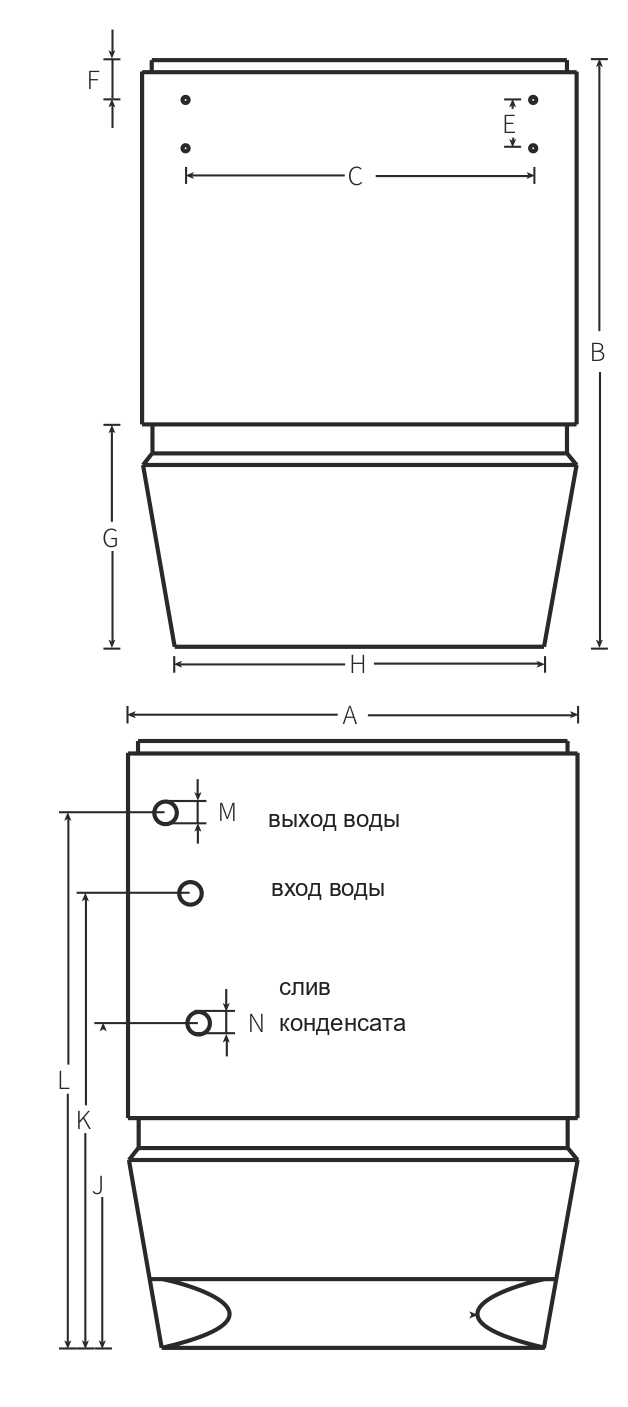

Габаритные размеры

Чертежи DWG предоставляем по запросу.

Сферы применения

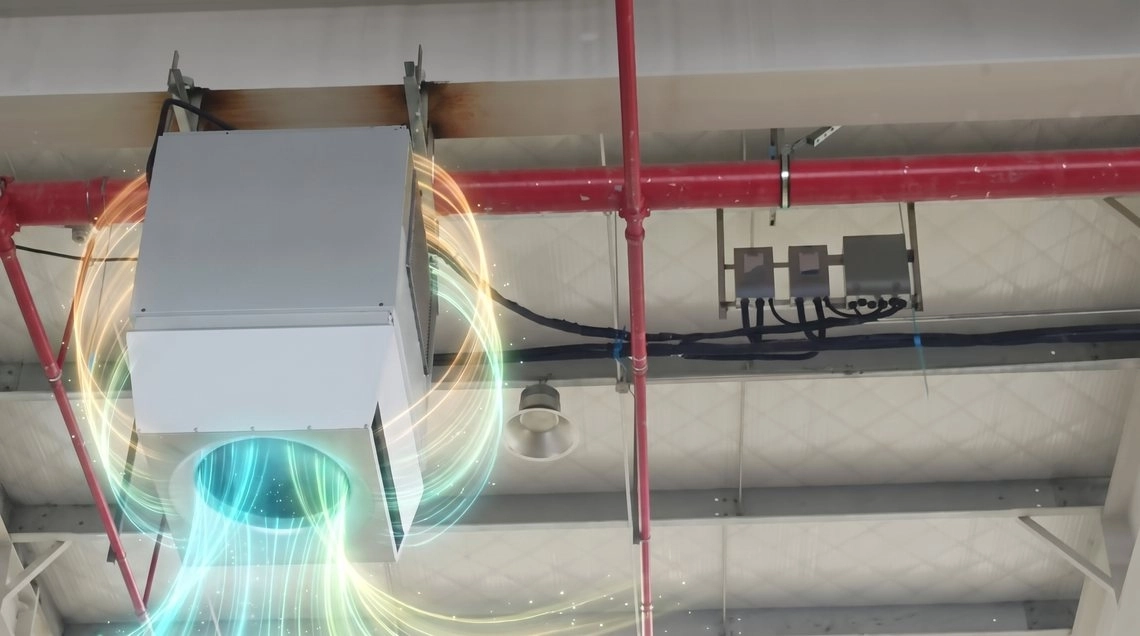

Механический цех: летом тот же агрегат работает на холодной воде от заводского чиллера.

• производственные цеха, где нужны и отопление, и охлаждение;
• логистические и распределительные центры;
• пищевые производства и цеха розлива;
• спортивные и многофункциональные залы;
• торговые и выставочные пространства.

Подбираем и раскладываем системы OXA для объектов в Украине — пришлите геометрию здания, теплопотери и теплопритоки, и вы получите раскладку агрегатов, спецификацию и цену.

Частые вопросы об агрегате Mycond OXA-K

Откуда берётся холод?

Из любого источника холодной воды — чиллера, реверсивного теплового насоса или контура технологического охлаждения. Данные приводим для 7/12, 8/14 и 10/16 °C.

Куда уходит конденсат?

В встроенный поддон и далее через патрубок с наружной резьбой DN25 или DN32; каплеуловитель не пускает влагу в поток.

Чем отличается от OXA-D?

OXA-D только греет. У OXA-K тот же корпус плюс каплеуловитель и отвод конденсата, поэтому он может работать на холодной воде.

Можно ли ставить на 20 м?

Да — OXA-K-II рассчитан на высоту 4–23 м при расходе до 10 100 м³/ч.
