Mycond OXA-D — водяной тепловой агрегат для цехов

Mycond OXA-D — потолочный тепловой агрегат для помещений, где тепло скапливается под крышей вместо того, чтобы доходить до пола. Работает на воде из существующей котельной, теплосети или теплового насоса — без воздуховодов и без радиаторов по стенам. Одна машина обрабатывает до 9700 м³/ч воздуха.

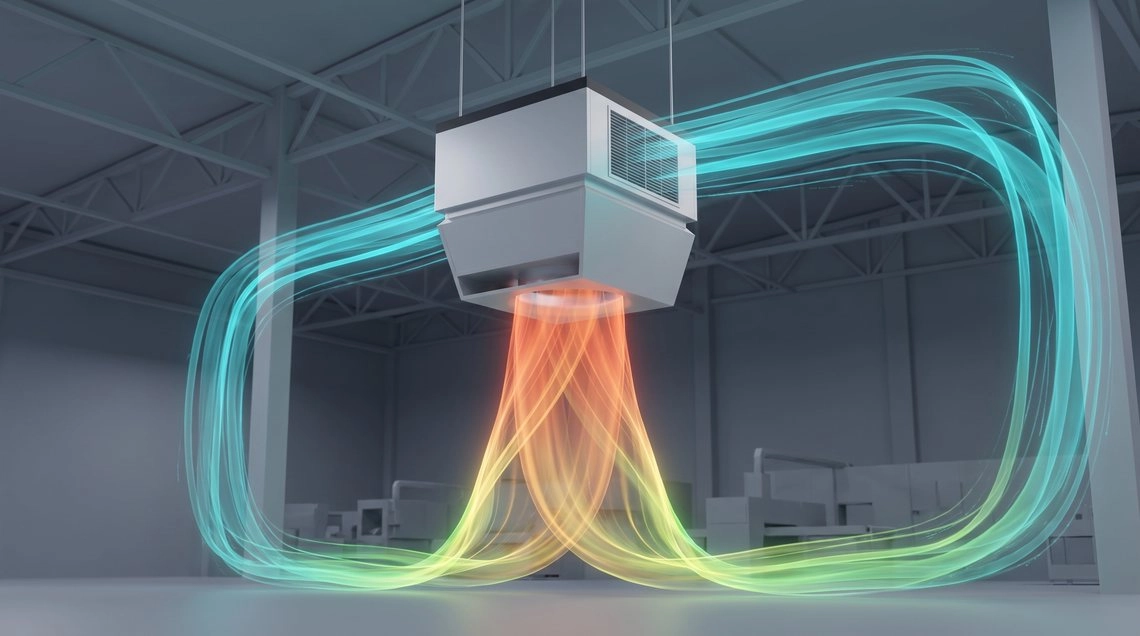

Как движется воздух

Агрегат забирает перегретый воздух из-под крыши, прогоняет его через теплообменник и направляет вниз широкой закрученной струёй. Дойдя до пола, струя расходится в стороны и возвращается вдоль стен ко входу, замыкая контур. Ничего не остаётся под кровлей, поэтому теплопотери через ограждающие конструкции снижаются, а не растут с каждым добавленным киловаттом.

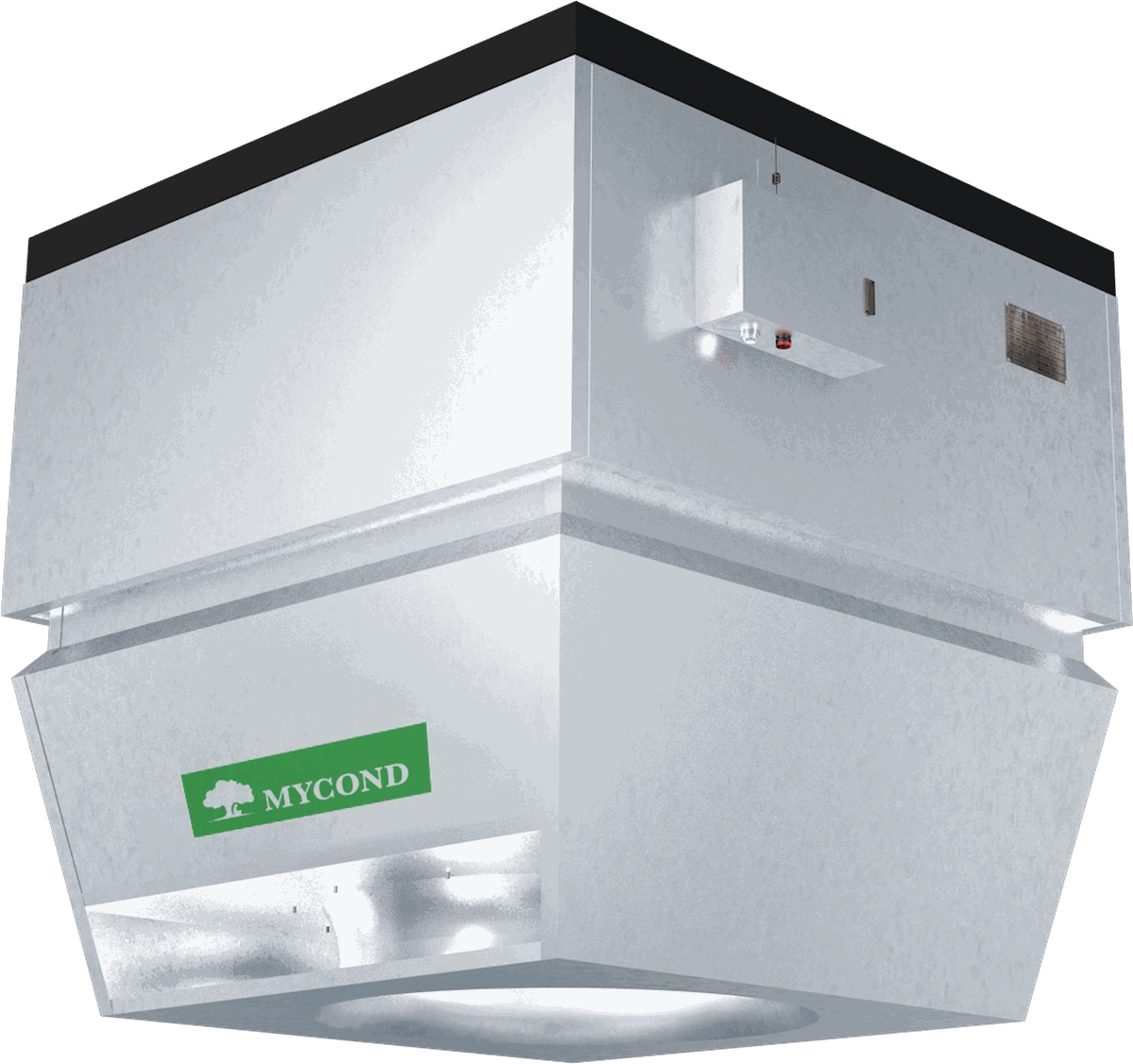

Устройство агрегата

Работают три узла: осевой вентилятор с двигателем на постоянных магнитах сверху, под ним водяной теплообменник, а внизу — вихревой воздухораспределитель с регулируемыми лопатками. Воздух заходит через боковые решётки, отдаёт тепло на теплообменнике и выходит вращающейся струёй — лопатки задают, как далеко и как широко эта струя бьёт.

Сравнение с радиаторами и настенными тепловентиляторами

Радиаторы и настенные тепловентиляторы отдают тепло вверх: под крышей образуется горячая подушка, а рабочая зона остаётся холодной. OXA-D работает наоборот — гонит тёплую струю до уровня пола и держит ровную температуру там, где реально находятся люди и оборудование. Эта разница видна прямо в счёте за газ.

Беспроводная автоматика

Чем именно управляет автоматика

• Положение направляющих лопаток — угол подачи меняется бесступенчато: зимой узкая струя до пола, в мягкую погоду широкий веер.
• Скорость вентилятора — частотное регулирование во всём диапазоне, без переключения ступеней.
• Беспроводные датчики — OXA-T2 ставят в рабочей зоне, а не рядом с агрегатом, поэтому уставка держится там, где это важно.
• Один терминал на весь парк — OXA-V или OXA-V2 обслуживает до 1024 агрегатов в радиусе 2 км, с зонами и недельными графиками.
• Диспетчеризация — Modbus RTU в BMS, журнал параметров и аварий на ПК, доступ со смартфона.
• Защиты — контроль фаз, защита от перенапряжения и сверхтоков, антизамерзание водяного контура, плавный пуск.

Технические характеристики

Теплопроизводительность

В скобках указана температура воздуха на входе. Максимальное рабочее давление 800 кПа, максимальная температура приточного воздуха 60 °C.

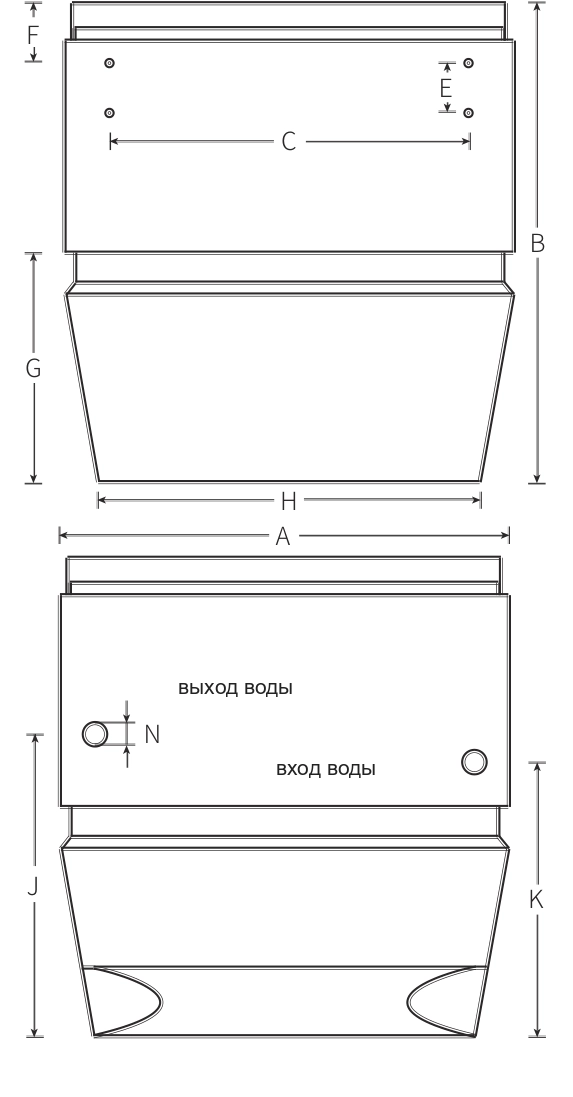

Габаритные размеры

Чертежи DWG предоставляем по запросу.

Сферы применения

• производственные цеха и механические участки;
• логистические центры и высотные склады;
• автосервисы и станции обслуживания;
• спортивные залы и общественные здания;
• сельскохозяйственные и перерабатывающие объекты.

Подбираем и раскладываем системы OXA для производственных, логистических и спортивных объектов в Украине — пришлите геометрию здания, теплопотери и доступный источник тепла, и вы получите раскладку агрегатов с зонами охвата, спецификацию и цену.

Частые вопросы об агрегате Mycond OXA-D

Нужны ли воздуховоды?

Нет. Агрегат забирает воздух через боковые решётки и выдувает его вниз через вихревой воздухораспределитель, поэтому по цеху не нужно вести никаких каналов.

С каким источником тепла работает?

С любым водяным контуром: газовым котлом или котлом на биомассе, теплосетью, тепловым насосом либо сбросным теплом. Данные приводим для 90/70, 80/60, 70/50 и 60/40 °C.

Сколько агрегатов нужно цеху?

Один OXA-D-II закрывает примерно 800–1200 м² — в зависимости от высоты, утепления и кратности воздухообмена. Раскладку и расчёт делаем бесплатно.

Охлаждает ли летом?

OXA-D работает только на отопление. Если нужно ещё и охлаждение, тот же корпус доступен как OXA-K — на холодной воде, с поддоном и отводом конденсата.
