Фанкойл работает ровно так хорошо, насколько качественно его поставили. Смонтировали неправильно — будут проблемы: шум, конденсат на потолке, слабый обдув. Переделка стоит дороже, чем нормальный монтаж с первого раза.
Что нужно учесть перед монтажом фанкойла
Монтаж — с документов, не с инструмента. Нет проектных данных — будет проблема с воздухом, дренажом, шумом. Переделка фанкойла — полный демонтаж: врезаться в готовую систему без потерь почти невозможно.
Список ключевых параметров:
- Тип системы: двухтрубная или четырёхтрубная — определяет количество подключений
- Расположение источника холода или тепла: чиллера, теплового насоса или котла
- Высота помещения и тип крепления: потолочный, напольный или настенный монтаж
- Направление трасс и точка выхода дренажа
- Наличие технического доступа по завершении работ — для обслуживания без демонтажа конструкций
Не решили эти вопросы заранее — монтаж превращается в цепочку компромиссов. Каждый из них снижает эффективность системы.
Основные этапы монтажа фанкойлов
Прежде всего нужно понять последовательность. Установка фанкойлов — цепочка шагов. Правильная установка требует последовательности. Вот этапы:
- Разметка и крепление кронштейнов или монтажной рамы
- Прокладка трубопроводов холодоносителя или теплоносителя
- Обвязка: стыковка аппарата с трубопроводами и установка запорной арматуры
- Монтаж дренажной магистрали
- Электрическое подключение: питание, управление, термостат
- Шумоизоляция корпуса
- Проверка герметичности и пробный пуск
- Настройка расхода через балансировочный клапан и окончательная регулировка
Пропуск любого шага приводит к тому, что доводчик издаёт шум, конденсирует влагу в неположенных местах или не выходит на расчётную мощность.
Обвязка фанкойла
Правильная обвязка фанкойла — совокупность труб, арматуры и регулирующих элементов. Обязательный элемент — балансировочный клапан: задаёт проектный расход через каждый аппарат.
Для большинства объектов — двухтрубная система: в зависимости от сезона подаёт тепло или холод. Четырёхтрубная схема сложнее, но подключение обеих систем позволяет обслуживать зоны кондиционирования с разными режимами. Системы с четырьмя трубами применяются всё чаще.
Основные элементы обвязки:
- Шаровые краны для отключения аппарата без остановки контура
- Балансировочный клапан для регулировки расхода
- Гибкие подводки для виброразвязки корпуса
- Фильтр-грязевик под входной патрубок
- Узел управления расходом по трубопроводам — при четырёхтрубной схеме
- Проверка герметичности трубопроводов после обвязки
Установка фанкойла без балансировочного клапана — типичная ошибка. Она приводит к неравномерной работе системы и увеличивает затраты на наладку.
Дренаж конденсата
Дренаж — один из наиболее критичных узлов. Конденсат в режиме охлаждения воздуха накапливается быстро, а также нередко там, где его не ждут. Установка дренажного отвода требует расчёта уклона — необходимо не менее 1–2% по всей трассе. Правильная установка дренажа: трубка не провисает, помпа проходит регулярное обслуживание, работы по проверке уклона включены в пусконаладку. Самотёчный дренаж требует уклона не менее 1–2%: провисание ведёт к застою воды и переливу в помещение.
Дренажная помпа решает проблему уклона — а также незаменима при скрытом монтаже. Требует периодического обслуживания.
Ошибки в дренаже выявляются в первый летний сезон — вода поступает в помещение через корпус аппарата. Особенности установки зависят от типа помещения и высоты потолков.
Шумоизоляция фанкойла
Уровень шума и качество воздуха — ключевые характеристики. Важно учесть при работе в помещении. В помещениях с высокими требованиями к тишине важно учитывать все источники шума. Канальные аппараты и канальные системы распределяют шум по воздуховодам, что может усиливать его в помещении. Правильная шумоизоляция помещения начинается на этапе проектирования.
Основные источники шума:
- Жёсткое крепление корпуса без антивибрационных прокладок
- Трубопровод, передающий вибрацию от насоса чиллера
- Резонанс декоративной панели при определённых оборотах вентилятора
- Дренажная трубка с нарушенным уклоном
Шумоизоляция фанкойла выполняется в ходе монтажа: антивибрационные подвесы, гибкие вставки на трубопроводе, при необходимости — обмотка корпуса.
Как конструкция влияет на монтаж фанкойлов
Различные типы корпуса и их влияние на установку

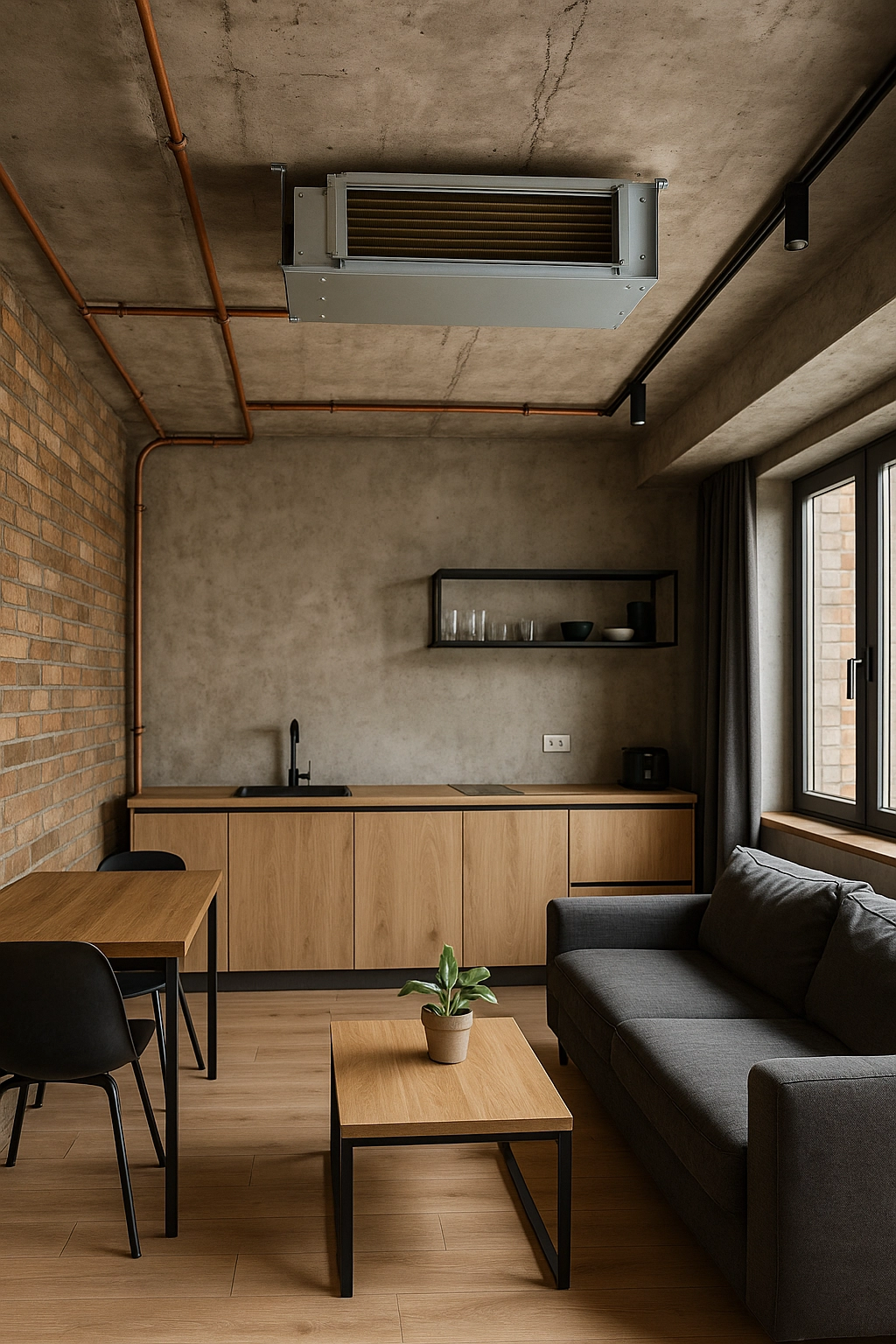

Тип корпуса определяет трудоёмкость. Среди типов фанкойлы канального исполнения интегрируются в воздуховодную сеть и размещаются скрыто — такой монтаж требует больше времени. Кассетные фанкойлы устанавливаются в подвесной потолок и требуют точного выравнивания. Напольные и настенные фанкойлы проще в монтаже и доступны для обслуживания. Канальные фанкойлы скрыты и требуют воздуховодов. Напольные и настенные модели — без наружного блока. Обслуживание проще: потолок не вскрываешь. Со сплит-системами их не сравнивают — разные классы оборудования.

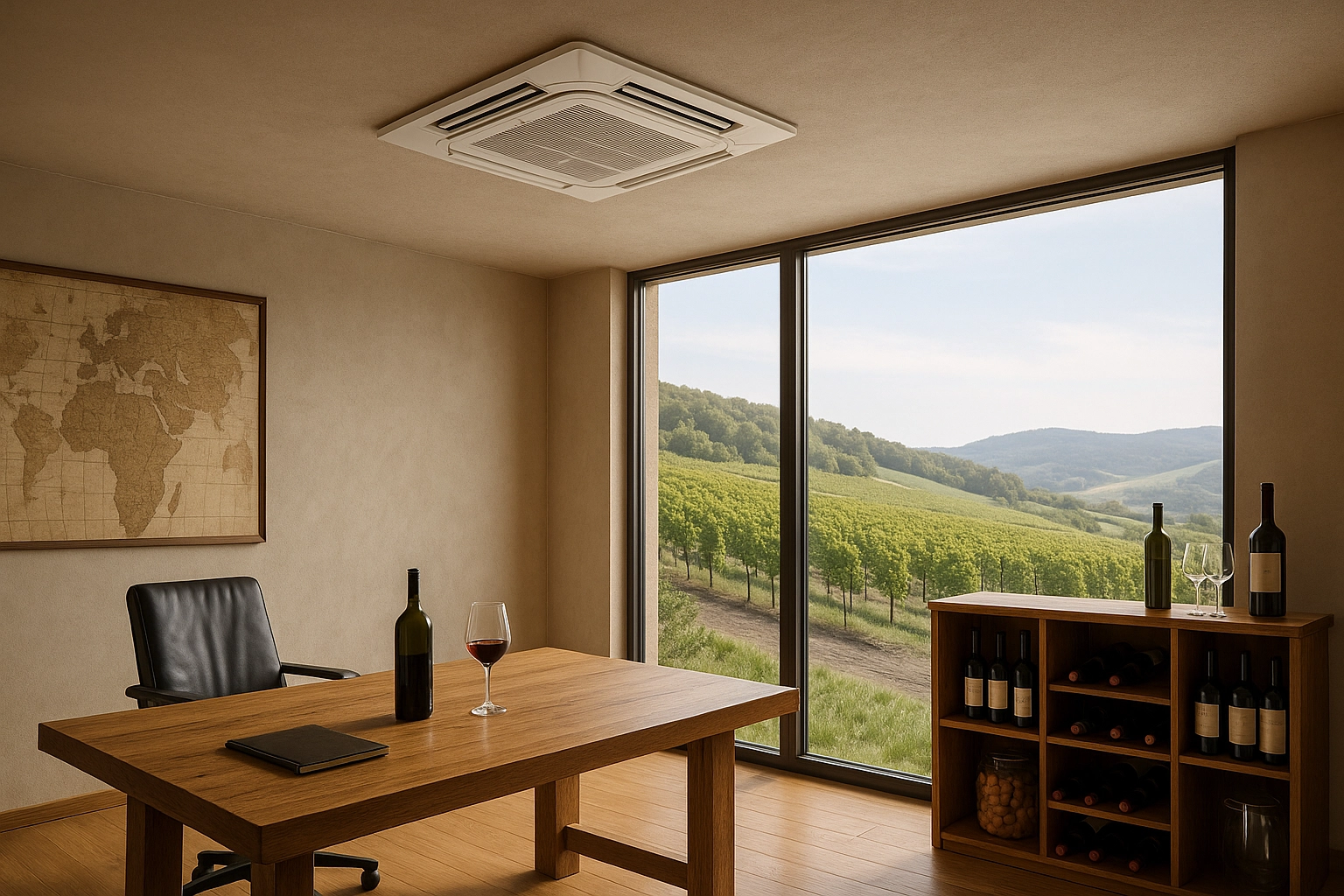

Кассетные модели вставляются в потолочную ячейку. Выровнял криво — дренаж не работает. Всё просто.
Встроенные компоненты и сложность монтажа
Встроенные клапаны, помпы, блоки управления — монтаж быстрее, но обслуживание сложнее. Запчасти есть не всегда. Аппараты без встроенной начинки гибче в ремонте.
Как выбор производителя влияет на монтаж фанкойлов
Основные бренды фанкойлов на рынке у нас
На украинском рынке — в том числе при монтаже фанкойлов в Киеве — регулярно используется оборудование следующих производителей:
- Daikin — японский производитель с широкой линейкой
- Gree — китайский производитель универсальных решений
- Mycond — британский бренд, представленный в Украине
- Cooper&Hunter — бренд с ориентацией на бюджетный сегмент
- Mitsubishi Electric — японский бренд с акцентом на точность регулирования
Сравнение фанкойлов различных производителей по монтажу
| Параметр | Daikin | Mycond | Gree | Cooper&Hunter | Mitsubishi Electric |
|---|---|---|---|---|---|
| Сложность монтажа | высокая | средняя | средняя | средняя | высокая |
| Уровень шума | низкий | средний/низкий | средний | средний | низкий |
| Требования к обвязке | высокие | стандартные | стандартные | стандартные | высокие |
| Качество комплектующих | высокое | стабильное | среднее | среднее | высокое |
Выбор производителя в зависимости от условий монтажа
Выбор производителя определяется условиями объекта и типом задачи:
- Daikin — когда важна точная инженерная настройка и минимальный уровень шума
- Gree — универсальные решения для стандартных HVAC-систем
- Mycond — когда нужна простая интеграция в систему теплового насоса
- Cooper&Hunter — когда монтаж должен быть максимально экономичным
- Mitsubishi Electric — для объектов с высокими требованиями к регулированию воздуха
Влияние производителя на уровень шума после монтажа
Конструктивные отличия моделей
Шум фанкойла — не только вентилятор. Корпус резонирует. Теплообменник создаёт сопротивление. Центробежные вентиляторы тише осевых, но при монтаже требуют точной балансировки. Принцип этот нужно знать на стадии выбора, а не после установки.
Итоговый шум в помещении — это сумма: аппарат, насос, трубопровод. Виброразвязку необходимо обеспечить. Чиллера вибрация передаётся через трубы — будет ощущаться, если нет гибких вставок.
Сравнение уровня шума различных производителей
Особенности и характерные свойства брендов по акустике:
- Daikin — один из наиболее тихих в классе, требует квалифицированных специалистов
- Mycond — средний/низкий уровень шума, стабильный при правильном монтаже
- Gree — стандартный уровень, сопоставимый с аппаратами среднего класса
- Cooper&Hunter — шум в рамках среднего класса. На некоторых объектах придётся добавлять шумоизоляцию — зависит от помещения и режима работы вентилятора.
Итоговый результат — следствие технической грамотности при установке. Характеристики модели — отправная точка, не гарантия результата.
Монтаж фанкойлов в различных системах
Доводчики применяются в нескольких инженерных системах.
Системы чиллер–фанкойл — наиболее распространённый вариант для коммерческих объектов. Аппараты обеспечивают охлаждение воздуха в нескольких зонах одновременно. Вода охлаждается чиллером и идёт по аппаратам. Без балансировки схема не работает — одни доводчики будут мёрзнуть, другие не добирать мощности. Расходы настраиваются через каждый аппарат отдельно. Трубы изолируются обязательно.
Системы тепловой насос–фанкойл — аппарат работает круглый год: летом охлаждает воздух, зимой отапливает. В отличие от сплит-систем, оба режима обеспечивает один контур. Фанкойлы в таких системах требуют специальной настройки параметров теплоносителя. Такой фанкойл является универсальным решением — применяется для дома и в коммерческих помещениях. Время эксплуатации системы без сезонных ограничений — все месяцы года.
Комбинированные системы — аппарат врезается в работающий контур. Параметры теплоносителя должны совпадать, иначе ничего не заработает.
Типичные ошибки при монтаже фанкойла
Брак производителя — редкость. Виноваты монтажники: неправильная установка даёт о себе знать сразу. Установка с нарушениями — это шум, конденсат, слабый воздух. Вот что делают неправильно:
- Неправильный уклон дренажной трубки — вода застаивается или переливается
- Отсутствие виброразвязки — корпус передаёт вибрацию на потолочные конструкции
- Отсутствие балансировочного клапана — расход теплоносителя не соответствует проектному
- Жёсткая стыковка труб без гибких вставок — шум от насоса передаётся в помещение
- Неправильное положение аппарата — нарушается работа поплавкового клапана поддона
- Отсутствие фильтра под входным патрубком — теплообменник засоряется за один сезон
Проверка этих узлов по завершении установки позволяет предотвратить большинство проблем.
Какой аппарат выбрать с точки зрения монтажа
Для простой установки
Если приоритет — скорость, выбирают аппараты, удобные для установки. Время работ имеет значение. Поэтому важно знать, какие бренды подходят для установки без лишних сложностей:
- Mycond — предсказуемые параметры подключения, стандартная обвязка, простая интеграция; документация понятна любому специалисту
- Gree — широкий ассортимент, понятная документация при подключении аппарата
Для сложных инженерных систем
Когда объект требует точной настройки, низкого уровня шума и высокой надёжности:
- Daikin — высокие требования к монтажу, однако предсказуемый результат
- Mitsubishi Electric — точная инженерная настройка, актуально для объектов с высокими требованиями к качеству воздуха
Для бюджетных решений
- Cooper&Hunter — оборудование для объектов, где цена монтажных работы является определяющим фактором. Компания или подрядчик, которые ищут экономичное решение, рассматривают этот бренд для стандартных задач. Компания-производитель также предлагает широкий ассортимент комплектующих
Аналитический вывод
Монтаж фанкойла — задача без мелочей. Поведение системы может отличаться — каждый фанкойл требует настройки, специалисты учитывают это при пусконаладке. Плохой монтаж — шум, конденсат, слабый воздух. Без балансировки система и оборудование работают нестабильно: так как этот этап нельзя пропускать, он входит в полный монтаж. Необходимо также проверить работы по дренажу и обвязке. Всё складывается в результат. Производитель задаёт требования, но не исправляет ошибки монтажников.
Схемы чиллер–фанкойл и тепловой насос–фанкойл не работают без балансировки. Настроил — система будет работать по проекту. Не настроил — жалобы от заказчика.
Вопросы и ответы (FAQ)
Зависит ли сложность монтажа фанкойла от бренда?
Зависит. Особенности у каждого бренда свои. Daikin — сложнее: точная настройка, опытные специалисты. Mycond или Gree — если нужна скорость. Наши данные: компании с HVAC-опытом знают — системы разных брендов требуют разного подхода.
Какой фанкойл легче устанавливать?

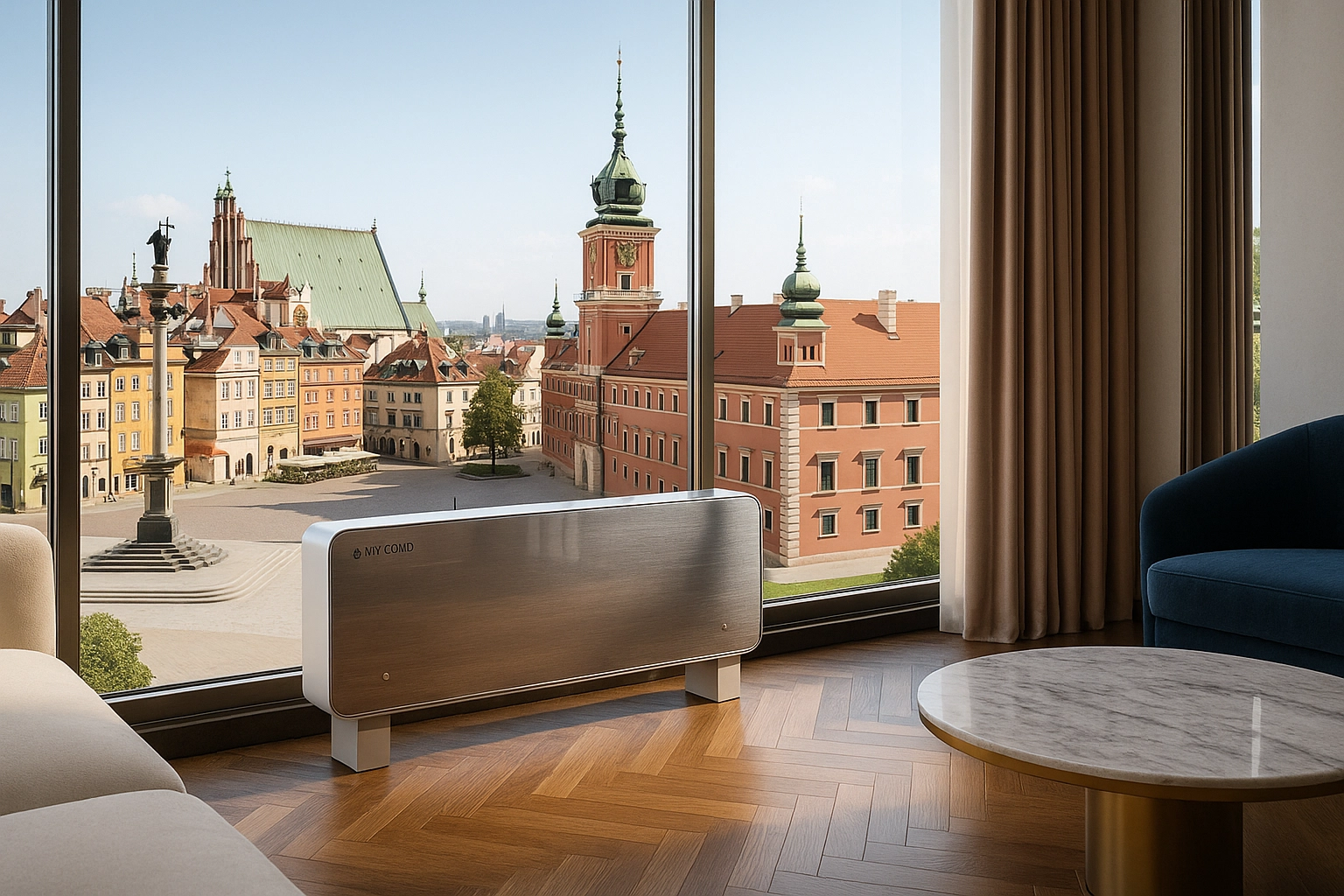

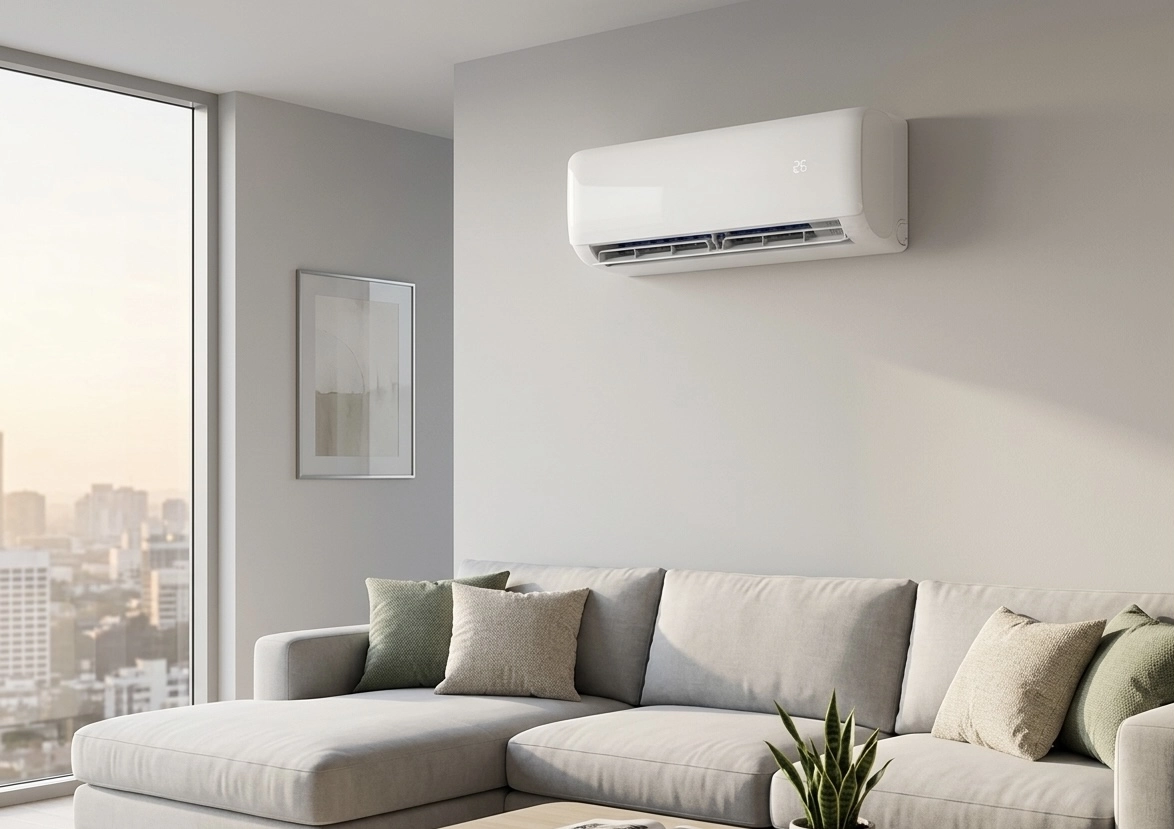

Легче всего монтируются настенные и напольные модели. Стоимость монтажа типа канального выше. Тип корпуса закладывают в проекте: стоимость переделки может быть высокой. Кассетные модели прячутся в потолок — типичное решение для объектов с высокой проходимостью. Время работ зависит от типа. Тип оборудования влияет на выбор схемы. По брендам: Mycond и Gree подходят при простом монтаже, Daikin или Mitsubishi Electric — в сложных системах.
Влияет ли производитель на уровень шума после монтажа?
Влияет, но не является единственным фактором. Шум в помещении зависит от виброизоляции и состояния оборудования. Может оказаться, что основная причина шума — не сам аппарат, а трубная обвязка или насосное оборудование. Принцип виброразвязки важен вне зависимости от бренда. Правильная установка аппарата исключает жёсткие контакты с конструкциями.
Можно ли установить фанкойл самостоятельно?
Установить фанкойл технически возможно для напольных моделей. Но подключение фанкойла и фанкойла и смежной обвязки требует опыта. Так как любая ошибка может привести к аварии, монтаж стоит доверить специалистам компании. Установка с ошибками обойдётся дороже.
Как выбрать подрядчика для монтажа фанкойлов
Компания должна специализироваться на HVAC-системах. Установка — по проекту. Заказать услугу и обслуживание оборудования можно у специализированных организаций.
Сколько стоит монтаж фанкойла в Киеве?
Стоимость монтажных работ в Киеве зависит от типа аппарата, сложности обвязки и объёма прокладки трубопровода. Помимо того, важна этажность объекта. Стоит учитывать того рода нюансы, которые видны только при осмотре. Системы кондиционирования на базе фанкойлов могут существенно различаться по стоимости — поэтому точную сумму называют только после осмотра. Фанкойлы разных типов стоят по-разному: канальные и кассетные фанкойлы монтируются дольше и дороже напольных. Это будет учтено в смете. Заказать монтаж фанкойла можно у нас — наши специалисты работают по Киеву и области. Все услуги компании доступны с нами напрямую.
Что входит в полный монтаж фанкойлов?
Полный монтаж — это работы по креплению, обвязке, дренажу, электрике, шумоизоляции, пуску и балансировке. Пусконаладка и обслуживание оборудования — обязательные работы. Услуги по наладке — в стандартном перечне. Настройка систем кондиционирования — за специалистами. Поэтому работы по наладке необходимо включить в договор..
