Точный контроль влажности в испытательных климатических камерах представляет серьезный инженерный вызов из‑за динамического изменения параметров и экстремальных температурных диапазонов. Традиционные подходы к осушению воздуха часто оказываются неэффективными при быстрых сменах режимов и работе в широком диапазоне температур. В этой статье мы рассмотрим комплексную методику расчета и выбора систем осушения для климатических камер с учетом всех критически важных параметров.
Специфика испытательных климатических камер как объекта контроля влажности
Испытательные климатические камеры имеют уникальные характеристики, которые существенно усложняют процесс контроля влажности. Диапазон рабочих температур может составлять от -70°C до +180°C, в зависимости от типа камеры и стандартов испытаний. При этом диапазон относительной влажности обычно колеблется от 10% до 98%. Такой широкий спектр параметров требует особого подхода к проектированию систем осушения.
Важной характеристикой климатических камер являются высокие требования к точности поддержания параметров. Стандарты испытаний часто требуют поддержания относительной влажности с точностью ±2–3%, что является весьма жестким требованием, особенно при динамических режимах работы. Скорость изменения режимов также является критическим параметром — некоторые испытания предусматривают изменение температуры на десятки градусов в течение нескольких минут, что создает дополнительные вызовы для системы осушения.
Малый объем рабочего пространства камер (обычно от 0,5 до 15 м³) делает систему менее инерционной, что, с одной стороны, позволяет быстрее изменять параметры, но с другой — требует более быстрого отклика системы осушения. Все приведенные числовые диапазоны являются ориентировочными и могут варьироваться в зависимости от конкретного типа камеры и стандарта испытаний.
Физика процесса: связь между температурой, относительной и абсолютной влажностью при динамических режимах
Для понимания процессов осушения в климатических камерах необходимо четко осознавать связь между температурой, относительной и абсолютной влажностью. Ключевым инструментом для анализа этих процессов является психрометрия, которая позволяет визуализировать изменения состояния воздуха.
При изменении температуры воздуха его способность удерживать влагу (максимальное влагосодержание) также меняется. Эта зависимость описывается уравнением Менделеева-Клапейрона. В упрощенном виде для инженерных расчетов можно использовать формулу:
$$d_{max} = frac{622 cdot P_s(T)}{P - P_s(T)}$$
где $d_{max}$ — максимальное влагосодержание воздуха (г/кг сухого воздуха), $P_s(T)$ — давление насыщенного водяного пара при данной температуре (Па), $P$ — атмосферное давление (Па).
При нагревании воздуха его максимальное влагосодержание увеличивается, поэтому даже без изменения абсолютного влагосодержания относительная влажность уменьшается. Это ключевой момент для понимания работы климатических камер — нагрев воздуха приводит к снижению относительной влажности, охлаждение — к ее повышению, даже без добавления или удаления влаги.
Точка росы при температурных скачках остается неизменной (если не меняется абсолютное влагосодержание), но ее положение относительно текущей температуры воздуха определяет относительную влажность. Именно поэтому при резком охлаждении воздуха может возникать конденсация даже без дополнительного увлажнения.
Технические ограничения конденсационного осушения в климатических камерах
Конденсационное осушение — самый распространенный метод удаления влаги из воздуха, но в условиях климатических камер он имеет существенные ограничения. Основное ограничение связано с невозможностью работы при температуре ниже точки замерзания конденсата (обычно ниже 0...+3°C). При таких температурах конденсат замерзает на испарителе, образуя слой льда, который препятствует теплообмену и блокирует воздушный поток.
Еще одним важным ограничением является инерционность изменения производительности из‑за тепловой инерции испарителя. Время выхода на рабочий режим составляет от 5 до 15 минут, в зависимости от массы теплообменника и интенсивности теплообмена. Эта инерционность может быть критичной при быстрых изменениях режимов работы климатической камеры.
Большинство конденсационных систем не способны поддерживать точку росы ниже +3...+5°C, что ограничивает минимально достижимую относительную влажность при низких температурах. Производительность конденсационного осушения сильно зависит от температуры испарителя, которая определяется термодинамикой холодильного цикла.
Все приведенные температурные пороги и временные интервалы являются типичными ориентирами из инженерной практики и должны уточняться для конкретного оборудования при проектировании системы.

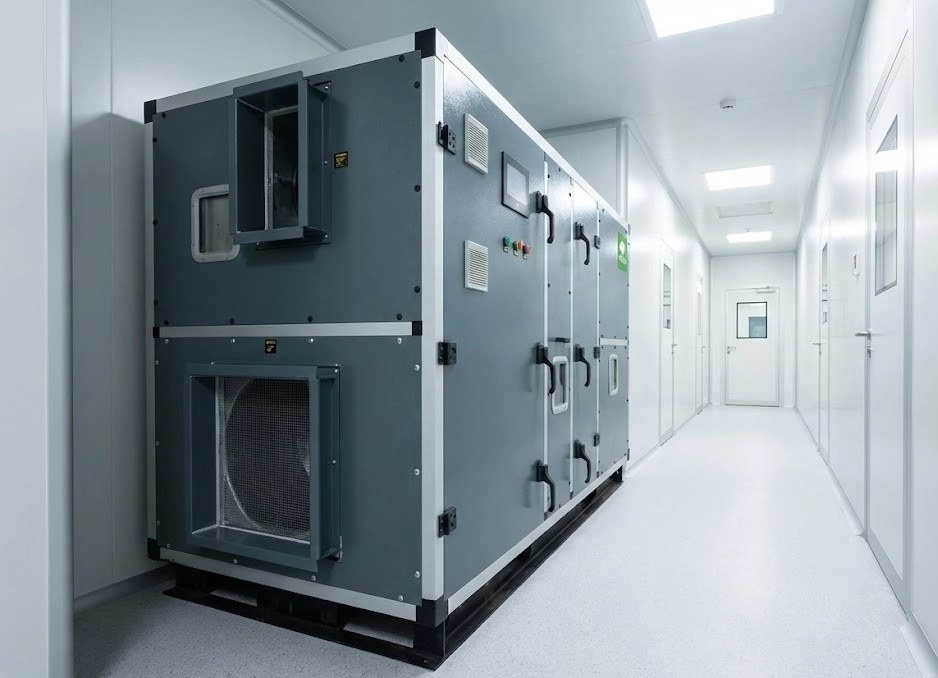

Адсорбционное осушение: преимущества и технические вызовы для динамических режимов
Адсорбционное осушение позволяет работать в значительно более широком диапазоне температур — от -70°C до +80°C, что делает его незаменимым для климатических камер с широким температурным диапазоном. Адсорбционные осушители способны достигать точки росы до -70°C для систем с силикагелем, что невозможно для конденсационных систем.
Главным техническим вызовом адсорбционных систем является время регенерации десиканта, которое составляет от 20 до 180 минут, в зависимости от типа адсорбента и степени его насыщения. Это создает определенную инерционность системы, которую необходимо учитывать при проектировании для динамических режимов.
Эффективность адсорбции зависит от температуры и типа десиканта, что отражается на изотермах адсорбции — графиках зависимости адсорбционной емкости от относительной влажности при заданной температуре. Адсорбционная емкость также зависит от температуры регенерации, которая обычно составляет от 120°C до 180°C для различных адсорбентов.
Конкретные значения емкости и времени регенерации зависят от производителя и условий эксплуатации, поэтому при проектировании систем необходимо опираться на данные конкретного производителя оборудования.
Методика расчета производительности осушения для климатических камер
Для правильного выбора и расчета системы осушения для климатических камер необходимо определить влаговую нагрузку при смене режимов. Это можно сделать через расчет разницы абсолютного влагосодержания в начальном и конечном состоянии воздуха:
$$W = (d_1 - d_2) cdot V cdot rho$$
где $W$ — количество влаги, которое необходимо удалить (г), $d_1$ и $d_2$ — абсолютное влагосодержание в начальном и конечном состоянии (г/кг сухого воздуха), $V$ — объем камеры (м³), $rho$ — плотность воздуха (кг/м³).
Необходимая скорость удаления влаги (производительность осушителя) рассчитывается как:
$$G = frac{W}{t} cdot k_{зап}$$
где $G$ — необходимая производительность осушения (г/ч), $t$ — заданное время изменения режима (ч), $k_{зап}$ — коэффициент запаса (обычно 1.3–1.8 для динамических режимов).
Алгоритм выбора типа осушения может быть представлен следующим образом:
- Если температура > +5°C И точка росы > 0°C, тогда возможно конденсационное осушение
- Если температура < +5°C ИЛИ точка росы < -10°C, тогда необходимо адсорбционное осушение
- В остальных случаях рекомендуется комбинированная система
Время реакции системы осушения и факторы инерционности
Общее время реакции системы осушения состоит из нескольких компонентов, которые необходимо учитывать при проектировании:
1. Тепловая инерция конденсационного испарителя — зависит от его массы и теплоемкости материала. Для типичных систем составляет от 5 до 15 минут.
2. Время регенерации адсорбционного ротора или кассет — определяет минимальный цикл работы адсорбционной системы и составляет от 20 до 180 минут.
3. Транспортное запаздывание в воздуховодах — рассчитывается как отношение объема воздуховодов к расходу воздуха.
4. Инерционность датчиков влажности — составляет от 30 секунд до 3 минут, в зависимости от типа сенсора и скорости воздушного потока.
Общее время выхода на режим определяется как сумма всех составляющих инерционности. Конкретные значения времени зависят от конструкции системы и режима работы.
Системы комбинированного осушения и буферизации
Для обеспечения работы в широком диапазоне температур и быстрого реагирования на изменение параметров часто используют системы комбинированного осушения. Типичный вариант — последовательное конденсационное и адсорбционное осушение, где конденсационный блок удаляет основную массу влаги, а адсорбционный обеспечивает достижение низкой точки росы.
Системы переключения между режимами осушения работают по критерию температуры или требуемой точки росы, автоматически выбирая оптимальный метод осушения для текущих условий.
Буферные ресиверы подготовленного воздуха являются эффективным способом сглаживания переходных процессов. Они позволяют накапливать воздух с низким влагосодержанием и использовать его при пиковых нагрузках, когда основная система не успевает реагировать на изменения.
Системы байпасирования обеспечивают точное дозирование влажности путем смешения осушенного и неосушенного воздуха, что позволяет плавно регулировать относительную влажность без резких колебаний.
Типичные инженерные ошибки и заблуждения
При проектировании систем осушения для климатических камер инженеры часто допускают следующие ошибки:
1. Выбор осушителя только по объему камеры без учета скорости изменения параметров. Это приводит к недостаточной производительности в переходных режимах и невозможности достижения заданных параметров в требуемое время.
2. Использование конденсационного осушения для низкотемпературных камер, работающих ниже 0°C. При таких температурах конденсат замерзает на испарителе, блокируя воздушный поток и снижая эффективность системы.
3. Игнорирование изменения относительной влажности при изменении температуры. Многие инженеры не учитывают, что при нагревании воздуха его относительная влажность уменьшается даже без осушения, а при охлаждении — увеличивается.
4. Расчет производительности без учета времени реакции системы. Это приводит к перерегулированию — когда система начинает реагировать с запаздыванием, уже достигнув заданного параметра, что вызывает колебания влажности.
5. Заблуждение, что точность ±2% относительной влажности достижима при любой скорости изменения температуры. На самом деле это сильно зависит от инерционности всей системы.
Выводы
Проектирование систем осушения для испытательных климатических камер требует комплексного подхода с учетом широкого диапазона температур, динамических режимов работы и высоких требований к точности. Ключевыми факторами успешного проектирования являются:
1. Правильный выбор типа осушения (конденсационного, адсорбционного или комбинированного) в зависимости от диапазона температур и требуемой точки росы.
2. Понимание психрометрических процессов, особенно изменения относительной влажности при нагреве-охлаждении без изменения абсолютного влагосодержания.
3. Учет всех составляющих инерционности системы для обеспечения заданной точности при динамических режимах.
4. Использование комбинированных систем и методов буферизации для сглаживания переходных процессов.
Для каждой конкретной климатической камеры необходимо проводить индивидуальный расчет с учетом специфических требований стандартов испытаний и особенностей конструкции камеры.
