Инженерное проектирование систем осушения воздуха для музеев и архивов: технический подход и решения

Автор: технический отдел Mycond

Правильное регулирование влажности является критическим фактором для сохранения музейных экспонатов и архивных документов. Несоответствующие параметры микроклимата могут привести к необратимым повреждениям культурных ценностей: от деформации деревянных изделий до развития плесени на полотнах и ускоренной коррозии металлических артефактов. Рассмотрим детально инженерный подход к проектированию систем осушения воздуха для этих специфических объектов.

Нормативные требования к микроклимату музейных и архивных помещений

Современные стандарты устанавливают четкие требования к температурно-влажностному режиму для разных типов экспонатов. Соблюдение этих параметров является фундаментальным условием длительного сохранения артефактов:

• Бумага и документы: 18-22°C, относительная влажность 50-55%
• Дерево и мебель: 18-22°C, относительная влажность 45-55%
• Металл и оружие: 15-20°C, относительная влажность 35-45%
• Текстиль и ткани: 18-20°C, относительная влажность 50-55%
• Живопись на холсте: 18-22°C, относительная влажность 50-55%
• Фотографии и пленки: 15-18°C, относительная влажность 30-40%

Общий нормативный диапазон влажности составляет 40-55% RH, однако для большинства материалов применяются более узкие диапазоны, особенно для чувствительных экспонатов.

Особенно важно контролировать не только абсолютные значения, но и колебания параметров. Допустимые суточные колебания температуры не должны превышать 2-3°C, а влажности - 5-7% RH, чтобы избежать термических деформаций. Изменение сезонных параметров должно происходить постепенно - не более 3-5% RH в неделю.

Нормативная база включает ISO 11799 для архивов, ASHRAE Chapter 24 для музеев и EN 15757 для культурного наследия. При проектировании также используют психрометрические диаграммы для определения зоны комфорта экспонатов.

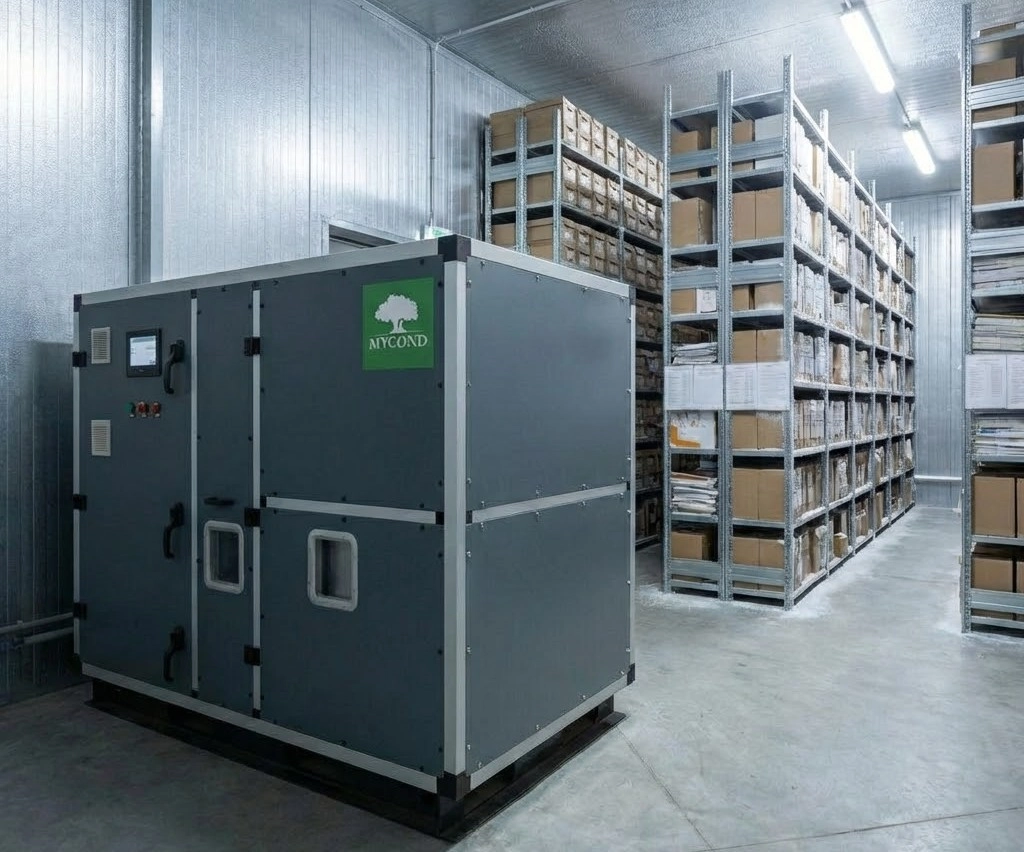

Специфика архивных хранилищ по сравнению с выставочными залами

Архивные хранилища существенно отличаются от выставочных залов режимом эксплуатации и параметрами микроклимата. В архивах наблюдается редкий доступ персонала, тогда как в выставочных залах - постоянный поток посетителей.

Температурные режимы архивных хранилищ поддерживаются более низкими (15-18°C) для замедления процессов деградации материалов. Требования к влажности для архивных документов также часто ниже (40-50% RH) по сравнению с выставочными экспонатами.

Отсутствие постоянных влаговыделений от посетителей в архивах упрощает расчет влагового баланса. В то же время к архивным хранилищам предъявляются более высокие требования по стабильности параметров (допустимые колебания ±3% RH) и обязательному резервированию систем из-за уникальности документов.

Специфическая проблема архивных помещений - влияние инфильтрации, особенно для подвальных помещений с повышенной влажностью. Для холодных архивов с температурой ниже 15°C эффективны преимущественно адсорбционные системы осушения.

Составляющие влагового баланса музейного помещения

Влаговый баланс музейного помещения формируется под воздействием нескольких ключевых факторов. Инфильтрация через ограждающие конструкции (окна, двери, стыки, щели) особенно значительна в исторических зданиях. Методика расчета инфильтрации базируется на определении разницы влагосодержания наружного и внутреннего воздуха с учетом кратности воздухообмена.

Влаговыделения от посетителей составляют значительную часть влаговой нагрузки музейного помещения. Для расчета учитывается количество людей, время пребывания (30-90 минут) и уровень активности. Удельные влаговыделения от одного взрослого человека составляют 40-80 г/ч в зависимости от активности и температуры.

Важный компонент - влагообмен с экспонатами. Гигроскопичные материалы (дерево, бумага, текстиль) поглощают влагу при повышении влажности помещения (сорбция) и выделяют ее при снижении (десорбция). Этим процессам свойственна инерционность, что создает буферный эффект в течение часов и даже суток.

Общая влаговая нагрузка определяется пошагово:

1. Расчет инфильтрации (разница влагосодержания × кратность воздухообмена)
2. Добавление влаговыделений от посетителей (количество × удельные выделения)
3. Учет влажности приточного воздуха системы вентиляции
4. Оценка влагообмена с экспонатами
5. Суммирование всех составляющих

Сезонные изменения существенно влияют на влаговый баланс: летом наблюдается избыток влаги из-за инфильтрации, зимой - потенциальное пересушивание помещения.

Выбор типа системы осушения для музейных условий

При выборе типа системы осушения для музейных условий ключевыми критериями являются: температура помещения, целевая влажность и энергоэффективность.

Конденсационное осушение работает по принципу охлаждения воздуха ниже точки росы, конденсации влаги и последующего подогрева воздуха. Эффективность таких систем резко падает при температуре ниже 15°C, а при температуре ниже 5°C возникает риск обмерзания теплообменника. Преимущества конденсационных систем: высокая энергоэффективность при умеренных температурах (COP 2-4) и относительно низкая стоимость.

Адсорбционное осушение базируется на поглощении влаги специальным адсорбентом с последующей регенерацией нагретым воздухом. Такие системы идеальны для холодных архивов с температурой ниже 15°C или при необходимости поддерживать очень низкую влажность (ниже 35% RH). Их производительность стабильна независимо от температуры, но энергопотребление выше (COP 0,5-1,5).

При выборе между автономными осушителями и централизованной системой учитывают объем помещения (предельное значение 500-1000 м³ для автономных систем), количество зон и доступность обслуживания. Автономные системы обеспечивают простоту установки, точное зонирование и резервирование (выход из строя одного прибора не останавливает всю систему). Централизованные системы предоставляют преимущества единой точки обслуживания, возможность рекуперации теплоты и интеграции с BMS.

Важным аспектом является интеграция с системами вентиляции и кондиционирования, включая подачу осушенного воздуха через вентиляционные каналы и координацию режимов работы. При надлежащих условиях возможна рекуперация теплоты конденсации для подогрева приточного воздуха или горячего водоснабжения.

Расчет производительности системы осушения

Определение необходимой производительности системы осушения является ключевым этапом проектирования. Производительность измеряется в массовых единицах - кг/ч или л/сут (1 л воды = 1 кг).

Основная формула расчета производительности: производительность равна сумме всех влагопритоков (инфильтрация + посетители + вентиляция + прочие источники).

При расчете учитывают режим работы системы: постоянный (24/7) для архивов или периодический во время работы музея. Обязательно применяется коэффициент запаса производительности (типично 1,15-1,25) для компенсации непредвиденных факторов, неравномерности нагрузки и снижения производительности со временем.

Алгоритм проверочного расчета с использованием психрометрической диаграммы:

1. Определение начального состояния воздуха (температура, влажность)
2. Нахождение конечного состояния осушения (целевая влажность)
3. Проверка, соответствует ли разница влагосодержания рассчитанной производительности
4. Убедиться, что целевые параметры достижимы при заданной температуре

Числовой пример: для выставочного зала объемом 500 м³ с температурой 20°C, целевой влажностью 50% RH и внешними условиями летом 26°C, 70% RH рассчитываем инфильтрацию (кратность воздухообмена 0,5 об/ч, разница влагосодержания наружного (15 г/кг) и внутреннего (7,3 г/кг) воздуха) и влаговыделения от 50 посетителей (60 г/ч на человека). Итоговая производительность - сумма инфильтрации и влаговыделений, умноженная на коэффициент запаса.

Тепловой баланс помещения при работе системы осушения

При проектировании систем осушения важно учитывать тепловой баланс помещения. Процесс конденсации влаги сопровождается выделением теплоты парообразования (2500 кДж/кг влаги или 0,7 кВт·ч/кг). Тепловая нагрузка от конденсации рассчитывается как произведение производительности осушения на удельную теплоту парообразования.

Дополнительные источники теплопритоков:

• Компрессор конденсационного осушителя (электрическая мощность полностью преобразуется в теплоту)
• Нагреватель адсорбционного осушителя (теплота регенерации адсорбента частично передается воздуху помещения)
• Посетители (удельная тепловая отдача 80-120 Вт в зависимости от активности)
• Освещение (мощность светильников)
• Ограждающие конструкции (трансмиссионные теплопритоки через стены, потолок, пол летом)

При интенсивном осушении летом суммарная тепловая нагрузка может достигать 5-10 кВт для зала средних размеров, что требует дополнительного охлаждения помещения.

Методика определения теплового баланса включает:

1. Определение теплопритоков от конденсации
2. Добавление мощности компрессора/нагревателя
3. Учет теплопритоков от посетителей, освещения, ограждающих конструкций
4. Сравнение суммарной нагрузки с холодопроизводительностью системы кондиционирования

Критически важна интеграция системы осушения с кондиционированием для координации режимов работы и избегания одновременного нагрева и охлаждения, что приводит к двойным энергетическим потерям.

Расположение оборудования и организация воздухораспределения

Правильное расположение оборудования и организация воздухораспределения напрямую влияют на эффективность системы осушения. Основные требования к месту установки осушителя: обеспечение свободной циркуляции воздуха, доступность для обслуживания, минимизация шума для посетителей.

Минимальное расстояние от стен и препятствий должно составлять 0,5-1,0 м для обеспечения свободного доступа воздуха к всасывающему отверстию. Автономные приборы обычно устанавливают на полу, централизованные системы - под потолком.

При организации циркуляции воздуха в помещении критически важно избегать застойных зон и обеспечивать равномерное распределение осушенного воздуха. Типичные ошибки размещения включают установку осушителя в угол без надлежащей циркуляции или за перегородкой, блокирующей поток воздуха.

Датчики температуры и влажности размещают на уровне экспонатов (1,0-1,5 м от пола) в зоне стабильных параметров, подальше от дверей и окон. Минимальное количество - один датчик на зону площадью 100-150 м², для критических хранилищ рекомендованы дополнительные точки контроля.

Важные технические аспекты: прокладка отвода конденсата (самотечный отвод в канализацию или установка дренажного насоса при отсутствии уклона) и организация отвода теплоты от осушителя в централизованных системах.

Системы контроля и мониторинга параметров микроклимата

Точность и надежность систем контроля микроклимата критичны для сохранения экспонатов. При выборе датчиков температуры и влажности необходимо обеспечить точность измерения ±2% RH для музейных условий, а также учесть диапазон измерения, стабильность и возможность калибровки. Рекомендуемая периодичность калибровки датчиков - ежегодно, а для критичных применений - дополнительная проверка эталонными приборами.

Системы сбора и архивирования данных должны обеспечивать регистрацию параметров с интервалом 10-30 минут и хранение истории на протяжении нескольких лет. Для управления системой осушения применяются различные алгоритмы:

• Простой гистерезисный регулятор (включение при превышении верхней границы, отключение при достижении нижней, ширина гистерезиса 3-5% RH)
• ПИД-регулирование для систем с плавным регулированием производительности (повышение точности поддержания параметров до ±1-2% RH)

Интеграция с системами диспетчеризации здания (BMS) обеспечивает удаленный мониторинг, аварийные оповещения и анализ трендов. Визуализация данных в виде графиков изменения температуры и влажности (сутки, неделя, сезон) позволяет выявлять аномалии.

Аварийная сигнализация должна сообщать о выходе параметров за допустимые пределы, отказе оборудования или переполнении сборника конденсата. Анализ эффективности работы системы включает сравнение фактического энергопотребления с расчетным и оценку сроков окупаемости.

Эксплуатационные режимы и сезонное регулирование

Оптимальные настройки системы осушения существенно различаются в зависимости от сезона. Летний режим предполагает интенсивное осушение из-за высокой внешней влажности, возможна постоянная работа системы 24/7. Зимний режим характеризуется снижением или отключением осушения из-за низкой внешней влажности, иногда возникает потребность в увлажнении воздуха при работе систем отопления.

В переходные сезоны (весна, осень) наблюдается переменная нагрузка, требующая гибкого регулирования производительности. Для выставочных залов возможно настройка ночного режима со снижением интенсивности осушения при отсутствии посетителей, но с поддержанием стабильности параметров.

При изменении количества посетителей рекомендуется автоматическое повышение интенсивности осушения в часы пикового посещения. Плавность изменения уставки при переходе между сезонами (не более 3-5% RH в неделю) позволяет избежать деформации экспонатов.

Периодическое техническое обслуживание включает ежемесячную очистку фильтров, ежеквартальную проверку работы компрессора и замену адсорбента раз в 2-5 лет.

Энергетическая эффективность систем осушения для музеев

Удельное энергопотребление конденсационных осушителей составляет 0,3-0,6 кВт·ч/кг удаленной влаги (COP 2-4), тогда как адсорбционные осушители потребляют 0,7-1,5 кВт·ч/кг (COP 0,7-1,4). Энергоэффективность конденсационных систем выше при высоких температурах, адсорбционные системы обеспечивают стабильное потребление независимо от температурных условий.

Годовое энергопотребление рассчитывается как произведение производительности осушения, продолжительности сезона и удельного энергопотребления. Например, для музейного зала площадью 200 м² с производительностью осушения 2 кг/ч при работе 4000 часов в год и энергопотреблении 0,5 кВт·ч/кг годовое потребление составит 4000 кВт·ч.

Рекуперация теплоты конденсации позволяет снизить затраты на отопление на 20-40% за счет использования этой теплоты для подогрева приточного воздуха. Энергетическая целесообразность рекуперации возникает при наличии потребности в подогреве воздуха в холодный сезон и достаточной производительности осушения для покрытия теплопотерь.

Использование инверторных компрессоров обеспечивает плавное регулирование производительности и снижение потребления на 20-30% по сравнению с ON/OFF регулированием. Дополнительную экономию обеспечивает оптимизация режимов работы, включая отключение осушения при благоприятных внешних условиях (низкая влажность зимой) и координацию с системой вентиляции.

Типичные проектные ошибки при выборе систем осушения для музеев

Проанализируем распространенные ошибки, допускаемые при проектировании систем осушения для музеев:

1. Использование конденсационных осушителей для холодных архивов (температура ниже 15°C), что приводит к резкому снижению производительности, обмерзанию испарителя и аварийным остановкам
2. Недооценка влаговыделений от посетителей в выставочных залах с высокой посещаемостью, когда расчет ведется только по инфильтрации без учета людей
3. Игнорирование влияния инфильтрации через двери и окна, особенно критично для исторических зданий с негерметичными ограждениями
4. Отсутствие натурных измерений параметров перед проектированием, использование условных данных вместо реальных замеров температуры и влажности
5. Отсутствие зонирования по типам экспонатов, когда единственная система обслуживает весь музей, несмотря на разные требования к экспонатам (металл - 35% RH, дерево - 50% RH)

Последствия этих ошибок могут быть серьезными: повышение влажности сверх нормы, риск развития плесени, конденсация на холодных поверхностях. Неправильное расположение оборудования (установка осушителя в угол, нарушение циркуляции воздуха) также значительно снижает эффективность системы.

Отсутствие резервирования системы для критичных архивов создает риск полной отказа осушения при выходе оборудования из строя и может привести к утрате уникальных документов. Чрезмерная мощность системы приводит к риску пересушивания воздуха ниже 40% RH, возникновению трещин в деревянных экспонатах и повышенным энергетическим затратам.

Игнорирование теплового баланса может вызвать перегрев помещения летом при работе осушителя без координации с системой кондиционирования.

Результаты внедрения систем осушения: анализ эффективности

Оценка эффективности системы осушения после ввода в эксплуатацию базируется на сравнении фактических и расчетных параметров. Мониторинг включает анализ стабильности поддержания температуры и влажности, частоты выхода за пределы нормы и длительности восстановления после отклонений.

Анализ трендов на графиках изменения влажности (сутки, неделя, месяц) позволяет выявить систематические отклонения. Типичные результаты внедрения систем осушения для выставочных залов включают снижение колебаний влажности с ±10-15% до ±3-5% и поддержание целевого уровня 50±3% RH в течение года.

В архивных хранилищах достигается стабилизация параметров на уровне 18°C, 45±2% RH и отсутствие конденсации на ограждениях. Влияние на сохранность экспонатов выражается в снижении скорости старения органических материалов (бумага, текстиль) в 2-3 раза при стабильных параметрах. Также наблюдается подавление роста плесени и бактерий при влажности ниже 60% RH.

Энергопотребление системы сравнивается с расчетными затратами электроэнергии для выявления резервов оптимизации. Типичное энергопотребление для зала площадью 200 м² составляет 3000-5000 кВт·ч в год в зависимости от климатической зоны и режима работы.

Экономическая эффективность оценивается по сроку окупаемости инвестиций, снижению затрат на реставрацию экспонатов и предотвращению аварийных ситуаций.

Пределы применения расчетных методик для музейных систем

При проектировании систем осушения для музеев важно понимать ограничения расчетных методик. Температурные ограничения конденсационного осушения (резкое снижение производительности ниже 15°C, необходимость адсорбционных систем ниже 5°C) и ограничения по целевой влажности (конденсационные системы малоэффективны для достижения влажности ниже 35-40% RH) определяют пределы применения разных технологий.

Масштаб объекта также влияет на выбор решения: автономные осушители целесообразны для помещений объемом до 500-1000 м³, для более крупных объектов рекомендована централизованная система.

Особая сложность возникает при высокой кратности воздухообмена (свыше 3 об/ч), когда влаговыделение от вентиляции доминирует в балансе и требует корректировки расчетной методики.

Неопределенность инфильтрации в исторических зданиях (возможная кратность 0,3-1,5 об/ч в зависимости от состояния ограждений) требует проведения натурных измерений. Особенности эксплуатации, такие как непредсказуемое открытие дверей, залповые поступления посетителей и аварийные ситуации, обосновывают необходимость коэффициента запаса 1,2-1,3.

Перед проектированием рекомендуется проводить натурные измерения температуры и влажности в течение минимум недели для определения реальных параметров.

Частые вопросы

1. Какова целевая относительная влажность для разных типов экспонатов и почему невозможно задать единственное значение для всего музея?

Разные материалы имеют разные оптимальные диапазоны влажности: металл требует 35-45% RH для предотвращения коррозии, дерево - 45-55% RH для предотвращения растрескивания, бумага - 50-55% RH для сохранения гибкости волокон. Единственное значение влажности для всего музея невозможно из-за конфликта требований. Решением является зонирование помещений по типам экспонатов и установка отдельных систем регулирования для каждой зоны.

2. Как точно учесть влаговыделения от посетителей при расчете производительности осушения?

Методика предусматривает определение среднего количества посетителей в час на основе статистики или проектных данных, умножение на время пребывания в зале (типично 0,5-1,5 часа) и удельные влаговыделения (40-80 г/ч на человека в зависимости от температуры и активности). Например, 50 человек × 1 час × 60 г/ч = 3 кг/ч влаги.

3. Почему конденсационные осушители неэффективны в холодных архивных хранилищах и когда обязательно нужны адсорбционные системы?

При температуре ниже 15°C производительность конденсационных осушителей падает из-за снижения давления насыщенного пара, а ниже 5°C возникает обмерзание испарителя. Адсорбционные системы обеспечивают стабильную производительность при любой температуре благодаря физико-химическому процессу поглощения влаги. Пороговое значение температуры, при котором преимущество адсорбционных систем становится безусловным, составляет 12-15°C.

4. Как определить необходимость интеграции системы осушения с кондиционированием и когда они могут работать отдельно?

Интеграция обязательна, если суммарная тепловая нагрузка от осушения превышает 3-5 кВт и необходимо отводить избыточную теплоту из помещения. Отдельная работа возможна для холодных архивов (15-18°C) и в переходные сезоны при умеренной температуре. Критерий: если работа осушителя повышает температуру помещения более чем на 1-2°C выше целевой, требуется дополнительное охлаждение.

5. Каковы конкретные последствия для экспонатов при недостаточной и избыточной производительности системы осушения?

Недостаточная производительность приводит к повышению влажности свыше 60-65% RH, создавая условия для развития плесени, биологической коррозии, конденсации на холодных поверхностях и набухания древесины и бумаги. Чрезмерная производительность вызывает снижение влажности ниже 35-40% RH, что приводит к хрупкости бумаги, растрескиванию древесины и отслаиванию красочных слоев живописи. Обе ошибки значительно сокращают срок сохранности экспонатов.

Выводы

Проектирование системы осушения для музея или архива требует комплексного подхода, включающего анализ нормативных требований, детальный расчет влагового и теплового баланса, а также зонирование по типам экспонатов.

Выбор типа системы (конденсационная или адсорбционная) критически зависит от температуры помещения, с пороговым значением 12-15°C, определяющим границу эффективности конденсационных систем.

Расчет производительности базируется на детальном анализе составляющих влагового баланса (инфильтрация, влаговыделения от посетителей, вентиляция) с обязательным применением коэффициента запаса 1,15-1,25.

Тепловой баланс помещения нельзя игнорировать, поскольку теплота конденсации и работа компрессора создают нагрузку 5-10 кВт для зала средних размеров, что требует координации с системой кондиционирования.

Типичные проектные ошибки включают: неверный выбор типа системы, недооценку влаговыделений от посетителей, игнорирование инфильтрации, отсутствие зонирования и резервирования.

Правильное расположение оборудования и организация воздухораспределения напрямую влияют на эффективность системы, а системы контроля и мониторинга являются неотъемлемой частью современных музейных решений, обеспечивая непрерывную регистрацию параметров.

Результаты внедрения систем осушения подтверждают их эффективность: стабилизация влажности до ±3-5% RH (вместо колебаний ±10-15% RH) и снижение скорости старения экспонатов в 2-3 раза.

Для успешного проектирования инженерам рекомендуется придерживаться следующей последовательности действий: определение целевых параметров, проведение натурных измерений, рассмотрение альтернативных технических решений и обеспечение резервирования для критичных систем.
